EN500/EN600變頻器在螺桿空壓機的應用
發布時間：2019-06-17 20:02:37來源：
一、空壓機用途：

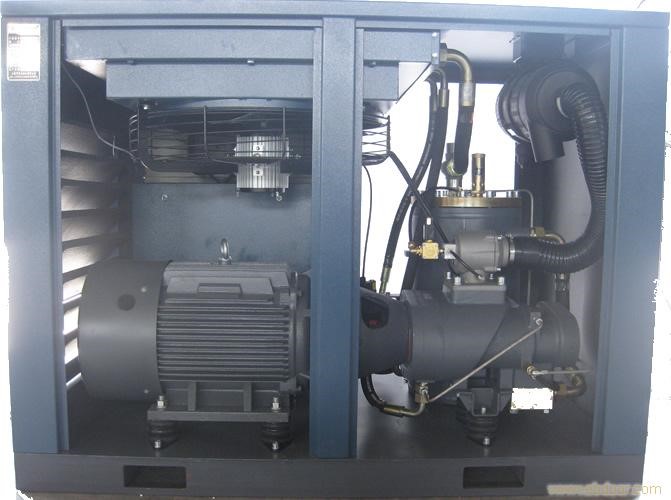

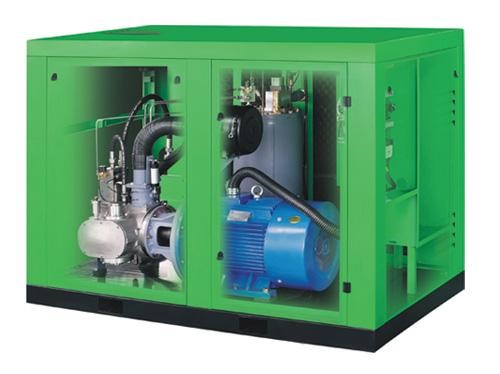

空氣壓縮機簡稱空壓機，提供氣源動力的設備，氣動系統的核心，是工業現代化基礎產品，將原動的機械能轉換成氣體壓力能的裝置。廣泛應用于生產流水線、機床、以及所有使用壓縮空氣的場合。
二、空壓機工作過程：

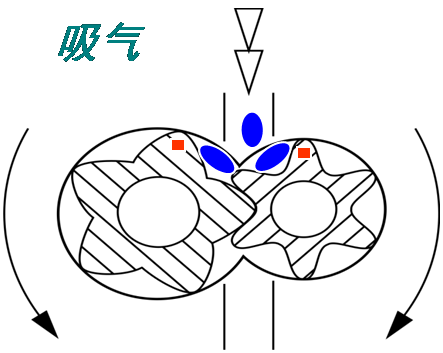

1 、吸氣階段
轉子轉動，進氣端空隙開始通過吸氣口充氣，而另一對凸角準備壓縮，這個陰凸角在其整個長度上充滿氣時吸氣結束

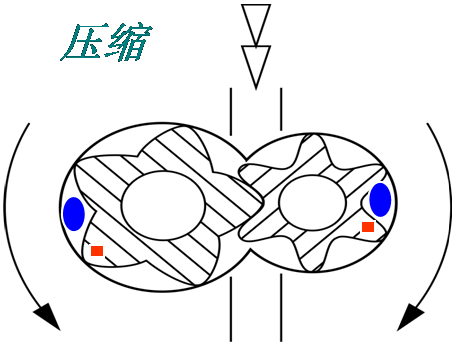

2 、壓縮階段
陽轉子凸角開始與對應陰轉子嚙合相互嚙合兩凸角通過密封線時將空氣截住陽凸角開始擠壓截住的空氣

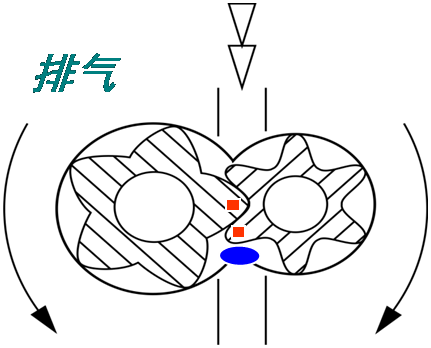

3 、排氣階段
陽轉子的擠壓運動逐步減少被截留空氣的體積并同時將其擠到排氣端完成排氣
三、 EN500/EN600 空壓機應用方案
1 、EN500/EN600 介紹

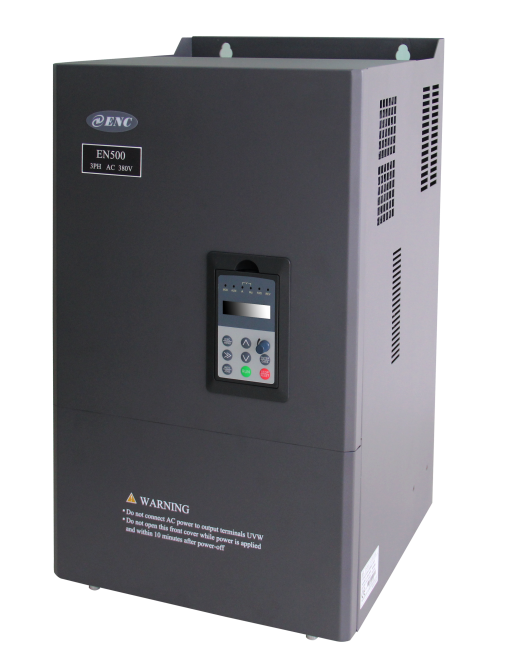

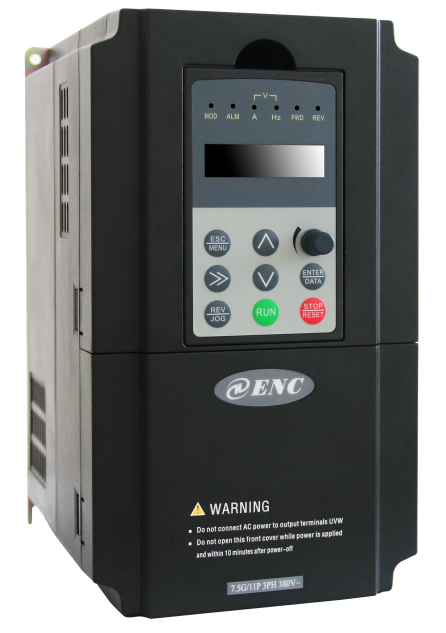

EN500/EN600 系列高性能磁通矢量變頻器采用先進的控制方式實現了高轉矩、高精度、寬調速驅動，可實現有PG 矢量控制，無PG 矢量控制，具有速度矢量和轉矩矢量兩種工作方式，能快速限住沖擊電流，廣泛用于高端制造業。該系列產品控制精度高、速度響應快、低頻特性優越，智能檢測與保護完善，豐富的外圍總線擴展、端子擴展、繼電器擴展、模擬量擴展等。
2 、傳統空壓機工作中存在的不足
n 主電機起動時電流很大，影響電網的穩定及其它用電設備的運行安全。
n 空壓機卸載工作時無效工作，使用的電能完全浪費。
n 工頻運行致使空壓機運行時噪音很大。
n 工頻起動設備沖擊大，設備維護工作較多。

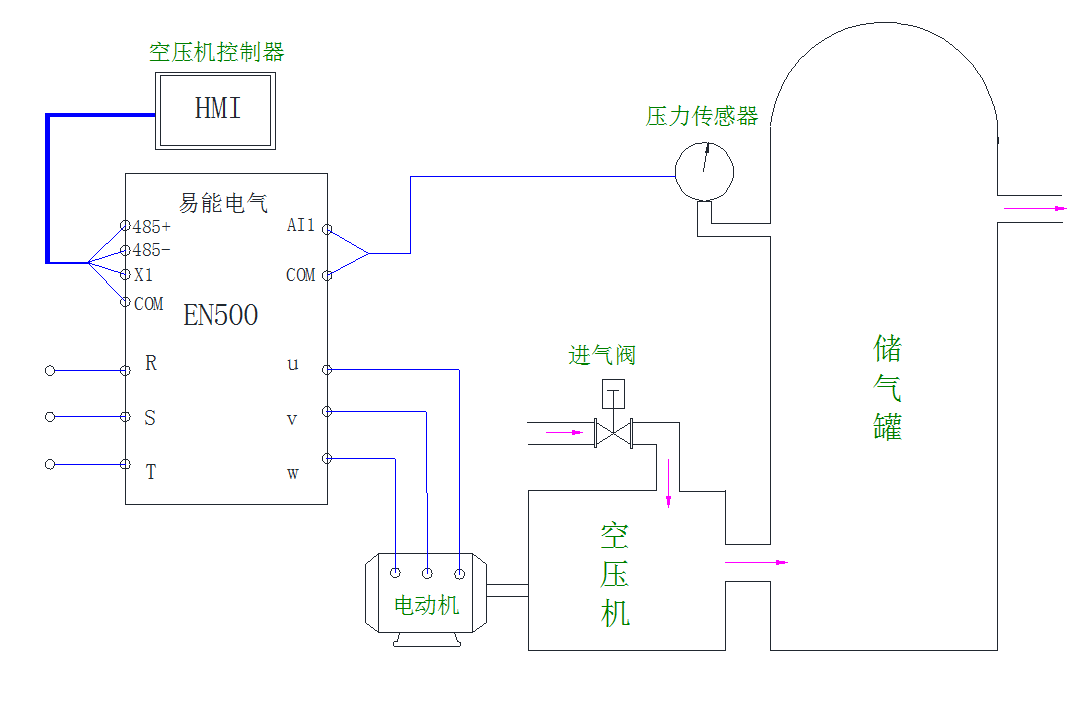

3 、EN500/EN600 在空壓機應用中接線
4 、EN500/EN600 參數設置
矢量控制自整定參數設置
|
? 功能碼參 數 |
設定值 |
解釋 |
|
F00.00 |
2 |
選擇高級菜單模式 |
|
F00.24 |
1 |
無速度傳感器矢量控制 |
|
F15.O1 |
根據機型選擇 |
電機額定功率 |
|
F15.02 |
根據機型選擇 |
電機額定電壓 |
|
F15.03 |
根據機型選擇 |
電機額定電流 |
|
F15.04 |
根據機型選擇 |
電機額定頻率 |
|
F15.05 |
根據機型選擇 |
電機額定轉速 |
|
F15.06 |
根據機型選擇 |
電機極對數 |
|
F15.19 |
1 |
電機旋轉自整定 |
?
恒壓供氣PID 參數設置
|
參數 |
設置 |
定義 |
|
F11.00 |
1 |
PID 閉環控制有效 |
|
F11.01 |
6 |
壓力通訊給定 |
|
F11.02 |
0 |
壓力表反饋 AI1輸入 |
5 、EN500/EN600 空壓機應用優勢
n 矢量控制，響應速度快，運行速度平穩；
n 通過觸摸屏可設置變頻器參數及系統控制參數；
n 優異的壓力 PID 控制功能，確保空壓機設備供氣壓力穩定；
n 良好的軟啟動功能，防止沖擊，降低噪音；
n 智能休眠和各種運行保護功能。
