請按照圖1 所示對變頻器進行相互接線。通過LED 操作器運行變頻器時，僅進行主回路接線即可運行電機。運行方法請參照“基本操作和試運行”。
重要∶如果分路、短接回路的保護措施不當，可能會導致變頻器損壞。請遵照各國相關規定，進行分路、短接回路的保護。本變頻器適用短路電流在18 KA以下，比較大電壓為AC240 V （200 V 級）和AC440 V（400 V 級）的回路。
重要∶輸入電壓為480 V 以上或者接線距離超過100 米時，請特別注意電機的絕緣電壓，或者使用變頻器專用電機。否則會導致電機絕緣損壞。
重要∶請勿將控制回路AC 端子通過殼體接地。否則會導致變頻器控制回路誤動作。
重要∶多功能接點輸出端子的比較小負載為10 mA （參考值）。10 mA 以下的回路請使用光電耦合器輸出（P1,P2,PC）。否則即使多功能接點動作，可能也無電流流通。

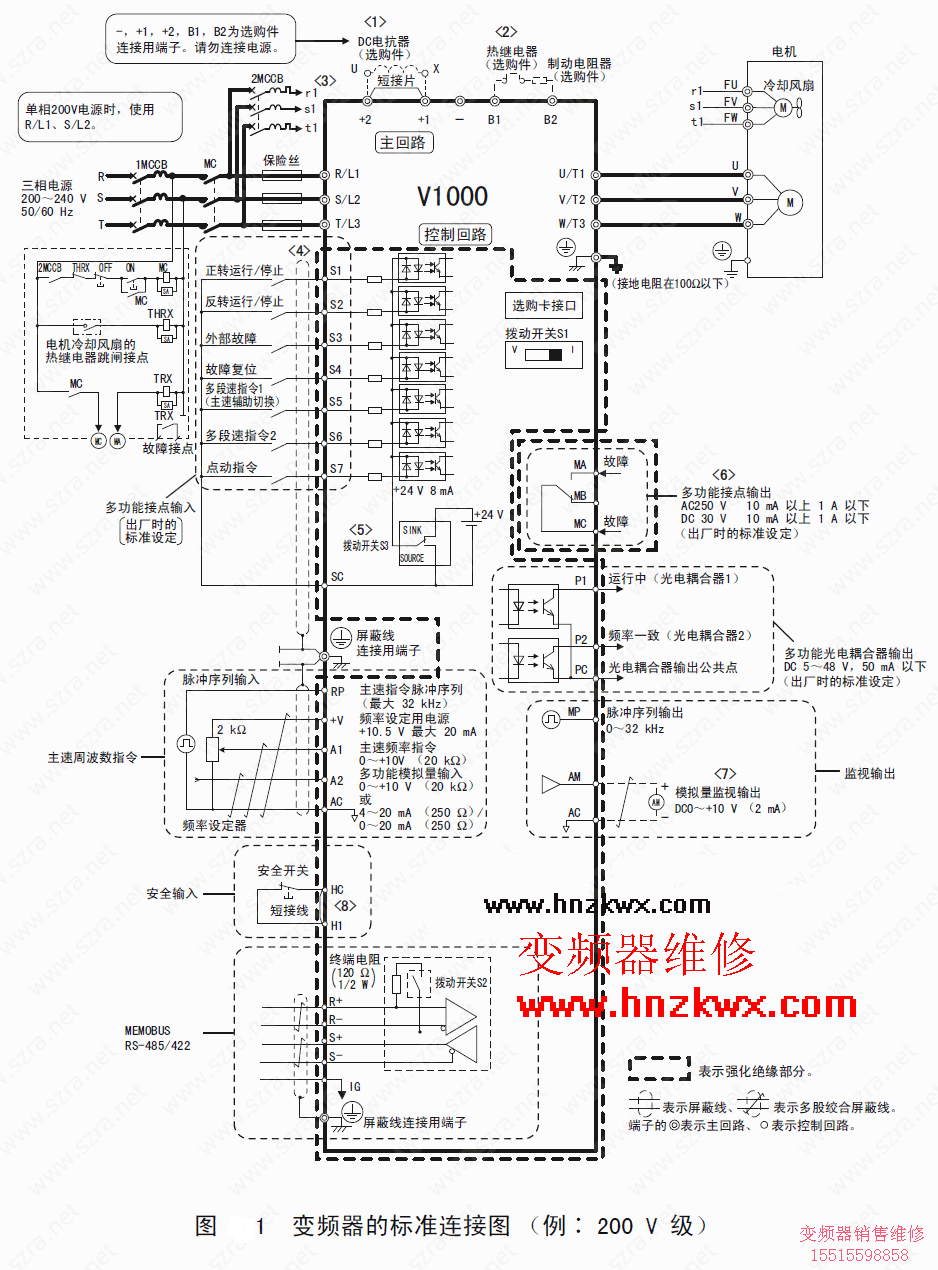

示圖：V1000安川變頻器標準連接圖（注：點擊看大圖）
<1> 安裝DC 電抗器（選購件）時，請務必拆下+1、+2 端子間的短接片。
<2> 請務必接入通過熱繼電器（制動電阻器用）的接點來關閉主回路輸入側電磁接觸器（MC）的順控器。
<3> 為自冷電機時，無需對冷卻風扇電機進行接線。
<4> 以下給出了順控輸入信號（S1 ～ S7）根據無電壓接點或NPN 晶體管進行順控連接時的示例。出廠設定∶共發射極模式（0 V 公共點）
<5> 本變頻器在共發射極模式下只能使用內部電源（+24 V）。另外，共集電極模式下只能使用外部電源。詳細內容請參照“3.8 輸入輸出信號的連接”。
<6> 比較小負載∶ DC5V，10mA （參考值）
<7> 監視輸出為模擬量頻率表、電流表、電壓表、功率表等指示表專用的輸出。不能用于反饋控制等控制類操作。
<8> 通過外部安全開關停止時，請務必拆下HC-H1 間的短接線。
警告! 關于機械重新起動時的安全措施
設定3 線制順控時，請在正確設定多功能輸入端子的參數（圖3.2 中H1-05 = 0: S5 端子）后，再進行控制回路的接線作業。如果設定步驟錯誤，則可能會因機械突然起動而導致人身事故。
警告! 關于機械重新起動時的安全措施請對運行／停止回路和安全回路正確進行接線，并確認變頻器通電后機械處于正常狀態。如果接線錯誤，可能會因機械突然起動而導致人身事故。
設定3 線制順控時，可能會因控制回路端子瞬間閉合而導致變頻器起動。
警告! 通過電源的ON/OFF 運行變頻器時在參數保持初始設定（2 線制順控）的情況下，如果進行3 線制順控的接線和參數的變更（將H1-01 ～ H1-07 設定為0），則在接通電源的同時，電機反轉運行。為了避免這種情況的發生，可通過b1-17 （電源ON ／ OFF 時的運行選擇）禁止電源一接通電機即運行。如果將b1-17 設定為1（許可），則允許通過電源ON/OFF 運行。
警告! 執行按用途選擇功能（A1-06 ≠ 0），變頻器輸入輸出端子的功能會相應改變，敬請注意。

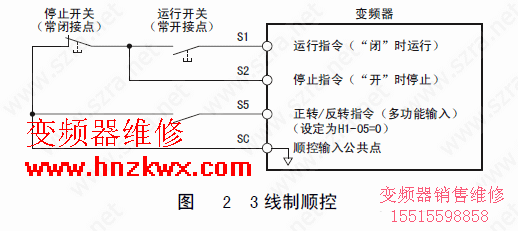

圖3.2 為“3 線制順控”的接線示例。
<1> 安裝DC 電抗器（選購件）時，請務必拆下+1、+2 端子間的短接片。
<2> 請務必接入通過熱繼電器（制動電阻器用）的接點來關閉主回路輸入側電磁接觸器（MC）的順控器。
<3> 為自冷電機時，無需對冷卻風扇電機進行接線。
<4> 以下給出了順控輸入信號（S1 ～ S7）根據無電壓接點或NPN 晶體管進行順控連接時的示例。出廠設定∶共發射極模式（0 V 公共點）
<5> 本變頻器在共發射極模式下只能使用內部電源（+24 V）。另外，共集電極模式下只能使用外部電源。詳細內容請參照“3.8 輸入輸出信號的連接”。
<6> 比較小負載∶ DC5V，10mA （參考值）
<7> 監視輸出為模擬量頻率表、電流表、電壓表、功率表等指示表專用的輸出。不能用于反饋控制等控制類操作。
<8> 通過外部安全開關停止時，請務必拆下HC-H1 間的短接線。
警告! 關于機械重新起動時的安全措施
設定3 線制順控時，請在正確設定多功能輸入端子的參數（圖3.2 中H1-05 = 0: S5 端子）后，再進行控制回路的接線作業。如果設定步驟錯誤，則可能會因機械突然起動而導致人身事故。
警告! 關于機械重新起動時的安全措施請對運行／停止回路和安全回路正確進行接線，并確認變頻器通電后機械處于正常狀態。如果接線錯誤，可能會因機械突然起動而導致人身事故。
設定3 線制順控時，可能會因控制回路端子瞬間閉合而導致變頻器起動。
警告! 通過電源的ON/OFF 運行變頻器時在參數保持初始設定（2 線制順控）的情況下，如果進行3 線制順控的接線和參數的變更（將H1-01 ～ H1-07 設定為0），則在接通電源的同時，電機反轉運行。為了避免這種情況的發生，可通過b1-17 （電源ON ／ OFF 時的運行選擇）禁止電源一接通電機即運行。如果將b1-17 設定為1（許可），則允許通過電源ON/OFF 運行。
警告! 執行按用途選擇功能（A1-06 ≠ 0），變頻器輸入輸出端子的功能會相應改變，敬請注意。
圖2 為“3 線制順控”的接線示例。
