英威騰變頻器常見問題及故障總結
發布時間：2023-03-10 08:32:09來源：
如何測量變頻器主回路的好壞？
用帶有二極管檔的數字表測量，負表筆點變頻器"+"極，正表筆點變頻器輸入端子R，S，T和輸出端子U，V，W；
測得R，S，T端子整流橋管壓降大概在0.26-0.38之間，
測得U，V，W模塊壓降在0.3-0.38之間而且三相都平衡，
反過來測，正表筆點變頻器“-”極，測得的結果是一樣的，表明主回路管壓正常。
注意：在變頻器主回路不上電的情況下操作測量。
--------------------------------------------------------------------------------------------
變頻器上電無顯示如何處理？
如果電源指示燈亮，鍵盤無顯示故障的可能原因：
1.驅動電源板電源損壞或有短路現象；2.鍵盤線接觸不良或鍵盤燒壞；3.主控板損壞；4.鍵盤顯示設置錯誤。
如果電源指示燈不亮，引起故障的可能原因：
1、未輸入電；2、保險絲斷；3、整流橋壞。
--------------------------------------------------------------------------------------------------------------
變頻器端子功能失效的可能原因有哪些？
引起故障的可能原因：1.端子24V和PW短接銅牌丟失；2.端子24V電壓異常；3.端子損壞；4.端子極性設置錯誤；5.參數設置不當。
變頻器顯示“POFF”故障原因及處理對策？
* 引起故障的可能原因：
1.輸入電壓太低；
2.缺相板失效；
3.主控板失效；
* 處理對策：
1、測量輸入電源判斷是否斷電或輸入電壓過低；
2、更換輸入缺相檢測板，判斷是否為缺相檢測板損壞。
變頻器上電顯示“88888”如何處理？
* 引發故障的可能原因：
1. 鍵盤失效或鍵盤連接線未連接好；
2. 主控板失效；
3. 驅動排線沒接好；
4. 驅動版電源問題。
* 處理對策：
1. 重新插拔鍵盤連接線；
2. 更換控制板。
變頻器安裝注意事項
只有培訓并合格的專業人員才能進行安裝操作，請按照“安全注意事項”中的說明進行操作。在安裝過程中必須保證變頻器的電源已經斷開。如果變頻器已經通電，那么在斷電之后，且等待時間不短于變頻器上標示的時間，并確認POWER燈已經熄滅，建議用戶直接使用萬用表監測變頻器直流母線電壓低于36V以下。
英威騰變頻器輸出頻率范圍是多少？
變頻器產品頻率設定值范圍可達0-400Hz。對于輸出頻率要求高的應用場合，英威騰可提供Goodrive300-15系列中頻變頻器, 輸出頻率為0-3200HZ。
變頻器安裝及使用環境要求？
運行環境溫度在-10℃~+40℃之間，超過40℃以上，按照1℃降額3%的比例降額使用。比較高不超過50℃。空氣的相對濕度＜90%，無凝露。變頻器安裝在海拔高度1000m以下時，可以運行在其額定功率，當海拔高度超過1000m后，按照100m降額1%的比例降額使用。遠離電磁輻射源的場所，比較大振幅不超過5.8m/S2（0.6g）。無油霧、腐蝕性易燃性氣體、無放射性物質、金屬粉塵、塵埃、油、水等異物不會進入變頻器內容的場所。
英威騰變頻器多少KW以下有內置制動單元？
CHF100A 380v CHF系列15KW以下（含）GD系列30KW(含)
英威騰有哪幾款變頻器可以支持PN通訊？
英威騰支持PN通訊的產品系列包括GD350/GD600/GD270等。
英威騰有哪幾款變頻器可以支持CANOpen通訊？
英威騰支持CANOpen通訊的變頻器系列包括GD35/GD350/GD600/GD800。
英威騰有哪幾款變頻器可以支持DP 通訊？
英威騰支持DP 通訊包括GD35/GD350/GD600/GD800/GD1000/GD2000/GD3000/GD5000等
英威騰變頻器主要應用行業？
| 類別 | 產品系列 | 主要應用行業 | 產品說明簡介 |
| 低壓通用變頻器 | Goodrive600系列高性能多傳動變頻器 | 金屬加工、冶金、印刷包裝、紡織、造紙、自動化生產線等 | Goodrive600系列變頻器高性能多傳動變頻器是由整流單元和多個逆變單元構成的共直流母線驅動系統，可實現多點驅動。 Goodrive600系列變頻器實現了同步電機驅動與異步電機驅動的一體化，集成轉矩控制、速度控制和位置控制，是具有優異控制性能的驅動器。產品采用技術領先的矢量控制技術和比較新的電機控制專用數字處理器，同時強化產品的可靠性和環境的適應性以及客戶化和行業化的設計，功率密度高、通訊組網靈活、可拓展性強，功能更優化，應用更靈活。 |
| Goodrive350系列高性能多功能變頻器 | 印刷包裝、造紙、拉絲、紡織、機床、暖通、市政等 | Goodrive350是一款高性能多功能變頻器，依托比較新電機控制專用處理器，采用國際領先的矢量控制技術，實現高性能高精度的電機控制；強化擴展能力，輕松滿足客戶個性化需求；強化易用性，滿足多種操控需求；集速度控制和轉矩控制、位置控制于一體，可廣泛應用于同步電機與異步電機控制；標配安全轉矩截止功能，優化控制算法，可靠性更高 | |
| Goodrive10系列迷你經濟型變頻器 | 包裝機械、食品機械、玻璃設備、輸送設備等 | Goodrive10迷你簡易型變頻器，定位為小功率OEM配套市場的普通應用場合，產品采用空間電壓矢量控制技術，具有PID、多段速、直流制動、Modbus通訊等多種常用功能，功能齊全。產品體積更小，進一步減少安裝空間。 | |
| Goodrive20系列經濟型開環矢量變頻器 | 食品機械、塑料機械、陶瓷設備、石油機械、線纜設備、空壓機、機床設備、木工機械、紡織機械、印刷包裝設備、化工設備、環保設備、輸送設備、洗滌設備、小型機床等 | Goodrive20系列變頻器采用無速度傳感器矢量控制技術，產品具有優異的驅動性能和控制功能；產品硬件配置豐富、軟件功能強大，在易用性及可靠性上均有較大的提升，能更好的滿足各種工控場合的不同需求。Goodrive20系列18.5~110KW標配內置直流電抗器，18.5~37kW內置標配制動單元，45~110kW可選配內置制動單元，全系列獨立風道設計，提升了產品可靠性和性能，增強了產品競爭力。 | |
| Goodrive200A系列通用型開環矢量變頻器 | 陶瓷機械、建材設備、樓宇市政、市政供水、市政供暖、環保設備、農業灌溉、木工機械、紡織機械、空壓機、塑料機械、石油機械、礦用設備、玻璃機械、風機水泵等 | Goodrive200A系列通用型變頻器，具有優異的矢量控制性能，能實現轉矩控制、速度控制的一體化，可用來控制異步交流感應電機。此外，Goodrive200A變頻器具有超出同類產品的防跳閘性能和適應惡劣電網、溫度、濕度和粉塵能力，具有簡易供水、PID、轉矩控制、簡易PLC功能、瞬時掉電不停機、靈活的輸入輸出端子、脈沖頻率給定、擺頻控制、多種制動方式等多種功能，可較好地滿足客戶各類應用需求。 | |
| Goodrive300系列高性能開環矢量變頻器 | 永磁同步電機、機床、紡織機械、橡塑機械、起重、油田、印刷包裝、空壓機等 | Goodrive300是新系列高性能矢量變頻器，可廣泛應用于異步電機和永磁同步電機的調速控制。產品依托TI 32位DSP，采用矢量控制算法，實現高性能、高精度的電機驅動控制，強化了客戶易用性和行業專業化的設計，功能更優化，應用更靈活，性能更穩定。 | |
| Goodrive35系列高性能閉環矢量變頻器 | 適用于機床、紡織機械、包裝機械、造紙、張力控制等行業，以及需要高性能閉環矢量控制的其他工業應用場合。 | Goodrive35變頻器源自新一代GD300變頻器，具有高控制精度、高啟動轉矩、高調速比及快速響應的閉環控制性能，還具有具有主軸定位、簡易伺服功能，控制精度達到1個脈沖，在部分場合可替代伺服驅動器，為客戶實現成本比較優化。 | |
| Goodrive800系列工程傳動變頻器 | 冶金、港機、起重、岸電、石油、石化、市政、化工、電力、建材、礦業、船舶、造紙、測功機、EPS等 | Goodrive800系列工程傳動產品按照重載工況設計，面向高過載能力、高可靠性、持續作用的應用場合 | |
| 中壓變頻器 | Goodrive1000系列煤機專用變頻器 | 礦山 | Goodrive1000系列煤機專機是一款結構精巧、性能優越的變頻器，完美融合煤機設備，集成一體化設計，節約空間，通過專業嚴苛震動試驗，抗震性能優越，電壓等級覆蓋380V、1140V；廣泛應用于礦山行業采煤機、連采機、掘錨機、梭車等綜采設備； |
| Goodrive2000系列中壓高性能矢量變頻器 | 礦山 | Goodrive2000系列變頻器是一款高性能矢量變頻機芯產品，可用來控制異步交流感應電機和永磁同步電機，完全滿足不同電機的工作模式。產品采用目前國際比較領先技術運用DSP控制系統，并且強化產品的可靠性和環境的適應性以及客戶化和行業化的設計，功能更優化，應用更靈活，性能更穩定。 | |
| Goodrive3000系列中壓高性能矢量變頻器 | 礦山、石油、測功 | Goodrive3000 系列變頻器是針對礦山、石油等行業特殊電壓等級電機負載而設計的專用產品；采用先進的三電平硬件拓撲結構和AFE整流技術，擁有卓越的電機驅動性能及對電網的親和力；全新的模塊化設計，有效適應了礦井防爆設備的特殊需求 | |
| 高壓變頻器 | Goodrive5000系列高壓矢量變頻器 | 廣泛應用于風機、泵、壓縮機、皮帶機、提升機等負載 | Goodrive5000系列矢量高壓變頻器是深圳市英威騰電氣股份有限公司自主研發、設計、生產的第二代高壓變頻調速裝置，系統采用了比較主流的功率單元串聯技術，以DSP+ARM+FPGA三核處理器為控制核心，集成了當前比較先進的電機矢量控制算法，具有控制精度高，響應速度快，低頻大轉矩等特點，十分適用于高壓異步電機和同步電機節能調速以及工藝改善 |
| 行業專用驅動器 | IPE300系列工程型變頻器 | 有色、冶金、造紙、石油、化工、暖通供水、市政、電力、建材、電源等 | IPE300系列工程型變頻器是基于工程應用需求設計開發的一款高性能閉環矢量單傳動變頻器，基于工業應用環境提升產品可靠性、易用性、可維護性、環境適應性，具有功率密度高、功能豐富、應用配置靈活等優點。 |
| DSV200主軸伺服驅動器 | 主軸伺服驅動 | DSV200是新一代高性能伺服主軸驅動器: 采用高性能閉環矢量控制，能夠提供更加穩定、可靠、精確的速度控制與位置控制，支持多種編碼器，提供多種總線通訊接口，并且強化產品的環境適應性以及客戶化和行業化設計，功能更優，應用更靈活。 | |
| Goodrive300-01空壓機專用變頻器 | 空壓機 | Goodrive300-01系列空壓機專用變頻器是基于Goodrive300硬件平臺開發的空壓機行業專用變頻器，可廣泛應用空壓機應用場合。提供了豐富的外接端子支持多種控制方式，并支持PT100溫度信號檢測，產品的可靠性和環境的適應性以及客戶化和行業化的設計，使其功能更優化，應用更靈勤奮活，性能更穩定。 | |
| Goodrive300-01A空壓機專用變頻器 | 空壓機 | Goodrive300-01A系列空壓機專用變頻器是英威騰公司針對空壓機行業應用特點推出的新一代專用產品。體積更加小巧，功能更加強大。能夠對同步或異步空壓機實現更優異的控制。 | |
| Goodrive300-21空壓機雙變頻一體機 | 空壓機 | 英威騰空壓機雙變頻一體機控制系統，是英威騰精準把握市場需求的扛鼎之作。能夠實現針對空壓機的雙變頻一體化控制。系統解決方案可完全替代空壓機電氣柜，同時具有多種強大功能。 | |
| Goodrive300-69建筑機械專用開環矢量變頻器 | 建機 | Goodrive300-69是針對建筑提升類負載特性及控制要求專門研發的一款建筑機械專用開環矢量變頻器，簡單調試即可滿足塔機起升、施工升降機等應用場合的舒適性和安全要求。 | |
| Goodrive300-19系列起重機專用開環矢量變頻器 | 起重機 | Goodrive300-19是針對起重類負載特性及控制要求專門研發的一款起重專用開環矢量變頻器。主要應用于電動葫蘆、卷揚機、門式起重機、橋式起重機、礦用提升機等起重機械。 | |
| BPD系列高防護光伏水泵專用變頻器 | 光伏水泵 | BPD系列高防護光伏水泵逆變器，是在Goodrive系列高性能矢量變頻器核心控制算法的基礎上，結合光伏水泵應用控制的要求，開發出來的一款專門針對戶外光伏供電的水泵逆變器。BPD系列產品效率高、運行穩定性好，適用于各種單相和三相220V交流水泵。 | |
| Goodrive100-PV光伏水泵專用變頻器 | 光伏水泵 | Goodrive100-PV系列變頻器是英威騰新推出的針對光伏水泵應用的變頻器，在原有光伏水泵產品GD100-01的基礎上，對產品易用性、產品性能方面進行了優化，同時擴展了產品適用的電壓等級及功率范圍，可以應用于單相/三相220V、三相380V水泵。 | |
| Goodrive300-16系列HVAC專用變頻器 | HVAC | GD300-16系列HVAC專用變頻器是英威騰基于GD300高性能開環矢量變頻器平臺、針對HVAC行業應用特性及控制要求研發的專用變頻器，可廣泛應用于供暖和供水場合，如高層樓宇及小區多層建筑的恒壓供水、城市集中供氣供水、水處理，給水加壓泵站等。 | |
| Goodrive300 EPS專用變頻器 | EPS | GD300 EPS專用變頻器是基于英威騰高性能矢量變頻器GD300硬件平臺定制開發的、具有市電同步功能，廣泛應用于EPS電源、岸電電源、消防應急電源及地鐵、機場、醫院、大型商場等市政公共設施電源系統的專用變頻器。 |

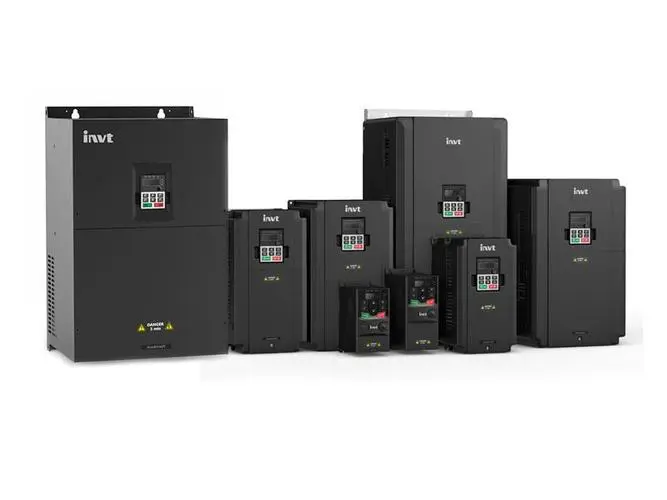

英威騰變頻器有哪些系列產品？
|
類別
|
產品系列
|
功率
|
|
低壓通用變頻器
|
Goodrive600系列高性能多傳動變頻器
|
逆變：1.5KW-75KW
整流：45KW-455KW |
|
Goodrive350系列高性能多功能變頻器
|
1.5KW-630KW
|
|
|
Goodrive10系列迷你經濟型變頻器
|
0.2KW-2.2KW
|
|
|
Goodrive20系列經濟型開環矢量變頻器
|
0.4KW-110KW
|
|
|
Goodrive200A系列通用型開環矢量變頻器
|
0.75KW-500KW
|
|
|
Goodrive300系列高性能開環矢量變頻器
|
1.5KW-630KW
|
|
|
Goodrive35系列高性能閉環矢量變頻器
|
1.5KW-630KW
|
|
|
Goodrive800系列工程傳動變頻器
|
4KW-3000KW
|
|
|
中壓變頻器
|
Goodrive1000系列煤機專用變頻器
|
75KW-110KW
|
|
Goodrive2000系列中壓高性能矢量變頻器
|
75KW-500KW
|
|
|
Goodrive3000系列中壓高性能矢量變頻器
|
55KW-1000KW
|
|
|
高壓變頻器
|
Goodrive5000系列高壓矢量變頻器
|
220KW-10000KW
|
|
行業專用驅動器
|
IPE300系列工程型變頻器
|
1.5KW-630KW
|
|
DSV200主軸伺服驅動器
|
2.2KW-15KW
|
|
|
Goodrive300-01空壓機專用變頻器
|
7.5KW-315KW
|
|
|
Goodrive300-01A空壓機專用變頻器
|
|
|
|
Goodrive300-21空壓機雙變頻一體機
|
|
|
|
Goodrive300-69建筑機械專用開環矢量變頻器
|
18.5KW-132KW
|
|
|
Goodrive300-19系列起重機專用開環矢量變頻器
|
1.5KW-630KW
|
|
|
BPD系列高防護光伏水泵專用變頻器
|
0.75KW-2.2KW
|
|
|
Goodrive100-PV光伏水泵專用變頻器
|
0.4KW-200KW
|
|
|
Goodrive300-16系列HVAC專用變頻器
|
4KW-132KW
|
|
| Goodrive300 EPS專用變頻器 | 4KW-500KW |
