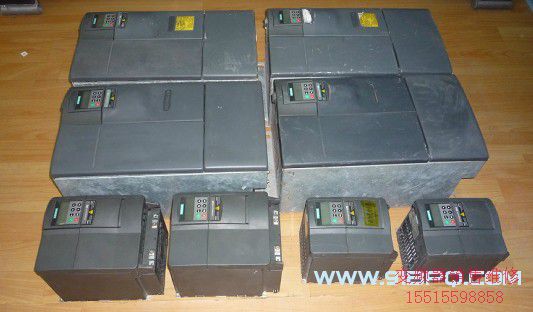

西門子變頻器維修
發布時間：2019-07-07 11:39:01來源：
一般來說，當你拿到一臺有故障的，再上電之前首先要用萬用表檢查一下整流橋和IGBT模塊有沒有燒，線路板上有沒有明顯燒損的痕跡。
具體方法是：用萬用表(比較好是用模擬表)的電阻1K檔，黑表棒接變頻器的直流端(-)極，用紅表棒分別測量變頻器的三相輸入端和三相輸出端的電阻，其阻值應該在5K-10K之間，三相阻值要一樣，輸出端的阻值比輸入端略小一些，并且沒有充放電現象。然后，反過來將紅表棒接變頻器的直流端(+)極，黑表棒分別測量變頻器三相輸入端和三相輸出端的電阻，其阻值應該在5K-10K之間，三相阻值要一樣，輸出端的阻值比輸入端略小一些，并且沒有充放電現象。否則，說明模塊損壞。這時候不能盲目上電，特別是整流橋損壞或線路板上有明顯的燒損痕跡的情況下尤其禁止上電，以免造成更大的損失。
如果以上測量結果表明模塊基本沒問題，可以上電觀察。
(1) 上電后面板顯示[F231]或[F002](MM3變頻器)，這種故障一般有兩種可能。常見的是由于電源驅動板有問題，也有少部分是因為主控板造成的，可以先換一塊主控板試一試，否則問題肯定在電源驅動板部分了。
(2) 上電后面板無顯示(MM4變頻器)，面板下的指示燈[綠燈不亮，黃燈快閃]，這種現象說明整流和開關電源工作基本正常，問題出在開關電源的某一路不正常(整流二極管擊穿或開路，可以用萬用表測量開關電源的幾路整流二極管，很容易發現問題。換一個相應的整流二極管問題就解決了。這種問題一般是二極管的耐壓偏低，電源脈動沖擊造成的。
(3) 有時顯示[F0022,F0001,A0501]不定(MM4)，敲擊機殼或動一動面板和主板時而能正常，一般屬于接插件的問題，檢查一下各部位接插件。也發現有個別機器是因為線路板上的阻容元件質量問題或焊接不良所致。
(4) 上電后顯示[-----](MM4)，一般是主控板問題。多數情況下?lián)Q一塊主控板問題就解決了，一般是因為外圍控制線路有強電干擾造成主控板某些元件(如帖片電容、電阻等)損壞所至，我分析與主控板散熱不好也有一定的關系。但也有個別問題出在電源板上。
例如:某水泥廠回轉窯驅動用的一臺MM440-200kW變頻器，由于負載慣量較大，啟動轉距大，設備啟動時頻率只能上升到5Hz左右就再也上不去，并且報警[F0001]。客戶要求到現場服務，我當時考慮認為：作為變頻器本身是沒有問題的，問題是客戶參數設置不當，用矢量控制方式，再正確設定電機的參數/模型就可以解決問題。又過了兩天客戶來電告訴我變頻器已經壞了，故障現象是上電顯示[-----]。經現場檢查分析，這種故障是因為主控板出問題造成的，因為用戶在安裝的過程中沒有嚴格遵循EMC規范，強弱電沒有分開布線、接地不良并且沒有使用屏蔽線，致使主控板的I/O口被燒毀。后來，我申請了維修服務，SFAE的工程師去現場維修，更換了一塊主控板問題解決了。
(5) 上電后顯示正常，一運行即顯示過流。[F0001](MM4)[F002](MM3)即使空載也一樣，一般這種現象說明IGBT模塊損壞或驅動板有問題，需更換IGBT模塊并仔細檢查驅動部分后才能再次上電，不然可能因為驅動板的問題造成IGBT模塊再次損壞！這種問題的出現，一般是因為變頻器多次過載或電源電壓波動較大(特別是偏低)使得變頻器脈動電流過大主控板CPU來不及反映并采取保護措施所造成的。
還有一些特殊故障(不常見但有一些普遍意義，可以舉一反三，希望達到拋磚引玉的效果)，例如:
(6) 有一臺變頻器(MM3-30KW)，在使用的過程中經常“無故”停機。再次開機可能又是正常的，機器拿到我這兒來以后，開始我也沒有發現問題所在。經過較長時間的觀察，發現上電后主接觸器吸合不正常--有時會掉電，亂跳。查故障原因，結果發現是因為開關電源出來到接觸器線包的一路電源的濾波電容漏電造成電壓偏低，這時如果供電電源電壓偏高還問題不大，如果供電電壓偏低就會致使接觸器吸合不正常造成無故停機。
(7) 還有一臺變頻器(MM4-22KW)，上電顯示正常，一給運行信號就出現[P----]或[-----]，經過仔細觀察，發現風扇的轉速有些不正常，把風扇拔掉又會顯示[F0030]，在維修的過程中有時報警較亂，還出現過[F0021/F0001
/A0501] 等。在我先給了運行信號然后再把風扇接上去就不出現[P----]，但是，接上一個風扇時，風扇的轉速是正常的，輸出三相也正常，第二個風扇再接上時風扇的轉速明顯不正常。于是我分析問題在電源板上。結果是開關電源出來的一路供電濾波電容漏電造成的，換上一個同樣的電容問題就解決了。
（8）在某鋼鐵廠有一臺75kW的MM440變頻器，安裝好以后開始時運行正常，半個多小時后電機停轉，可是變頻器的運轉信號并沒有丟失卻仍在保持，面板顯示[A0922]報警信息（變頻器沒有負載），測量變頻器三相輸出端無電壓輸出。將變頻器手動停止，再次運行又回復正常。正常時面板顯示的輸出電流是40A-60A。過了二十多分鐘同樣的故障現象出現，這時面板顯示的輸出電流只有0.6A左右。經分析判斷是驅動板上的電流檢測單元出了問題，更換驅動板后問題解決。
