小型棒材廠根據工藝要求，其連軋生產線，從加熱爐第一段上料輥道開始，至精整區稱重輥道，絕大多數交流輔助傳動均采用變頻器調速。所有變頻器控制的輥道，均分組后，由單臺變頻器驅動，夾送輥，收集料筐，傳送鏈由單獨變頻器驅動。

    變頻器為AEG公司提供的Multiverter和Micoverter。Multiverter為中型功率變頻器，范圍22～275kV.A，Micoverter為小功率變頻器，范圍1.4～10.5kV.A .Multiverter其頻率設定，可通過開關量輸入，模擬是輸入，也可掛現場總線或局域網，通過網絡輸入。而Micoverter頻率設定，只能通過開關量輸入和模擬量輸入，無網絡通迅能力。

    二、Multiverte的各種頻率設定方法

    1. 固定頻率設定

    Multiverte共可設定4級頻率，從固定頻率1到4，這4個頻率的數值通過面板輸入設定。通過兩個開關量輸入點DIN1，DIN2組成二進制編碼，來選擇這4個頻率。

表1  Multiverte  二進制編碼固定頻率圖表

    一般情況下，沒有模擬量輸出設備或網絡設備時，選擇開關量輸入設定頻率方便，簡單，故障點少。而且有4級速度一般可以滿足速度調節。所以只要速度調節不是一種跟隨調節，或無級調節，選擇固定頻率 輸出，是一種很好的頻率設定方法。

    2. 模擬量輸入

    模擬量輸入設定方法是一種控制精度較高的方法。其A/D轉換為20～29其中可供選擇的模擬量輸入。

    1.0-----10v
    2.0---20mA
    3.4mA---20mA
    4.?10v---+10v

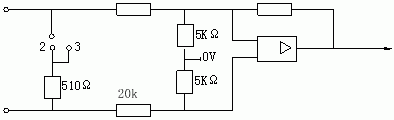

圖1  模擬量輸入

    如圖1，當跳線2、3相連時，輸入信號為電壓信號，當跳線1、2相連時，輸入信號為電流信號。當選擇前3種輸入時，必須通過端子輸入，使能“左轉”或“右轉”，才能使電機正轉或反轉。當選擇-10V
