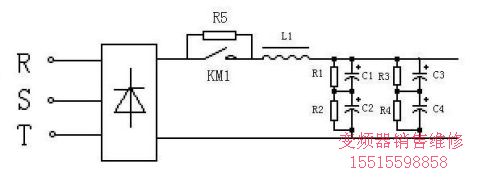

變頻器主電路中，整流電路后邊緊跟著預充電電路，后邊是電容濾波電路，大功率變頻器電容前邊有的有直流電抗器，如圖1所示

圖1

三相AC380V電源經整流電路整成直流513V左右，為防止上電瞬間電容充電電流過大，需在直流上接一只充電電阻給電容預先充電，當電容電壓達到80%以上時將電阻短路掉，上電完成。

以55kW變頻器為例，直流電容總容量約為10/2πfR（R為變頻器等效負載電阻）=10/（2X3.14X50X4.78）

=0.0067法拉=6700uF，因為直流環節電壓在400-800V之間波動，目前電解電容耐壓只能到500V，所以需要2只串聯來提高耐壓，串聯以后容量減小，需要2組并聯才能得到需要的容量，用450V/6800uF的電解電容2串2并可以滿足要求。

充電限制電阻阻值可以通過充電時間計算出來，例如3秒充電到80%，那么充電時間常數應該小于1.5S

R5*0.0067≤1.5S，R5≤223Ω，功率100W足夠，因為工作時間很短。

電阻R1-R4并在電容上，起到均壓的作用，因為串聯的電容內阻不一致會造成承受的電壓不一致，電壓高的容易損壞。均壓電阻估計值為50MΩ除以電容微法數，即50M/6800約為7.4k，考慮到阻值太小發熱厲害，應用15k左右20W的水泥電阻或鋁殼電阻。
