VACON變頻驅動技術在武鋼集團三硅鋼項目中的應用
發布時間：2019-08-01 10:48:58來源：
VACON變頻驅動技術在武鋼集團三硅鋼項目中的應用

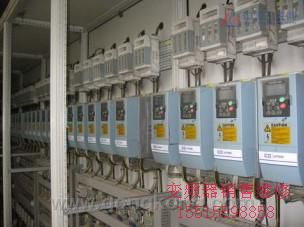

2009 年 10 月，武漢鋼鐵（集團）公司(Wisco)三硅鋼項目正式全面投產。投產后，將為武鋼集團新增產能 70 萬噸，其產品品種和質量達世界先進水平，并使 Wisco 成為中國當前唯一能夠生產高端硅鋼片產品的生產基地。 武鋼三硅鋼工程項目主要包括七條退火線CA1~7，二條連退酸洗線CAPL1~2，以及三條拉伸線CT1~3。項目的電氣設計，安裝調試及系統維護均由武漢科孚德自動化公司(Conwac)承攬。Vacon為此次項目提供了近2400臺（套）NX系列共直流母線產品，主要用于板帶張力控制，活套位置控制以及收放卷控制等重要工藝環節，總裝機功率達96,600kW。 先進的共直流母線變頻驅動方案 Vacon NX系列共直流母線產品的功率范圍可全面覆蓋項目各工藝段及應用的要求，其響應快速準確的特點，為實現整套系統的精確高效驅動起到了至關重要的作用。 共直流母線方案使得項目設備安裝的簡易性得以大大改善，并可確保系統啟動，運行及制動動作的整體性更強，從而比較大限度的實現了工藝流程中的精確，平穩控制。同時，在鋼板收放卷等工藝過程中，處于發電狀態的電機將向公共直流母線回饋電能，以供其他設備使用，這不但節約了能源，而且允許系統選擇較小規格的供電設備，從而從多方面達到了降低系統總體搭建及運行成本的目的。 用戶定制解決方案彰顯業內領先實力 Vacon驅動產品具有靈活的可配置性。項目設計方案中，Con-wac將自己的二極管直流源與Vacon逆變單元及制動單元組成公共直流母線系統的核心，從而輕松實現多個并聯直流源向公共直流母線系統饋電，并由多臺逆變單元并聯驅動一臺大功率電機。此外，Vacon為用戶提供定制解決方案的能力在此次項目中再一次得以凸顯。在設計驅動系統的過程中，雙方合作開發的核心軟件使得整個硬件系統能夠充分滿足鋼板生產線的特殊應用要求。Conwac采用CANopen執行上位機HPC與變頻器之間的通訊，以使速度及轉矩指令實時給定，確保了線上幾百臺變頻器同步協調工作。同時，每臺變頻器的狀態可實時反饋到上位機，從而實現了系統監控的自動化。Vacon為基礎自動化系統與驅動系統之間的數據傳輸提供了一套選擇性極強的解決方案。
