和利時PLC常見問題
1.G3系列PLC有哪些模擬量處理模塊？答：隨著小型PLC性能的提高和應用范圍的擴大，小型PLC已經不再局限于傳統的離散控制的場合，開始越來越多的應用于過程控制。同樣，對小型PLC來說，模擬量信號處理也越來越重要。
G3系列PLC擁有多款模擬量處理模塊。其中包括模擬量輸入模塊LM3310、LM3310A、LM3310B、LM3313，模擬量輸出模塊LM3320，模擬量輸入輸出模塊LM3330等。
LM3310、LM3310A和LM3310B都是4通道標準信號輸入模塊，可以輸入的信號有0~10V/4~20mA/0~20mA。LM3313是8通道模擬量輸入，輸入信號包括-10~10V/-20~20mA。LM3320是2通道模擬量輸出模塊，可以輸出的信號包括0~10V/0~20mA。LM3330是4通道模擬量輸入/1通道模擬量輸出模塊，其輸入信號與LM3310A類似，輸出信號與LM3320類似。
G3系列PLC同時還有幾款特殊的溫度采集模塊，可以直接接入溫度傳感器而不用外加變送器。LM3311是4通道熱電偶溫度采集模塊，允許接入標準的熱電偶傳感器。LM3312是4通道熱電阻溫度采集模塊，允許接入Pt100或者Cu50等標準熱電阻。LM3314是一款8通道熱敏電阻溫度采集模塊，允許接入負溫度系數，B值可選的熱敏電阻。
2.LM3310、LM3310A、LM3310B這三款模塊有什么區別？
答：LM3310、LM3310A、LM3310B都是4通道標準信號輸入模塊，但三者有一些區別。LM3310輸入端屬于差分形式，采用12位的A/D轉換芯片，適用于要求輸入響應較快的場合。LM3310A輸入端屬于單端形式，同樣采用12位的A/D轉換芯片，適用于要求輸入響應較快的場合。而LM3310B采用單端輸入，16位的A/D轉換芯片，適用于要求精度高，但并不要求快速響應的場合。
同時要注意，因為LM3310A和LM3310B屬于單端輸入，如果多個變送器負端不能短接，則比較多只能接一個變送器，或者選用LM3310模塊。

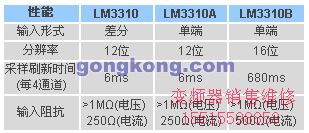

三者的具體區別詳見下表：
3.采用LM3320模塊進行模擬量輸出，但是如果只希望輸出0～5V，可以實現嗎？
答：可以。LM3320可以實現0～20mA或者0～10V輸出。假如只希望輸出0～5V，完全可以實現。
4.稱重傳感器通過變送器送過來的標準信號，可以是電壓也可以是電流信號，LM3310有沒有要求？這個信號的值在PLC寄存器中是如何反映的？

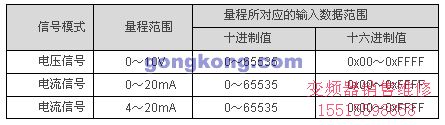

答：LM3310可以接收電壓（0～10V）、電流（0～20mA）或電流（4～20mA）4路信號。而且各路信號可各不相同，只需在PLC配置時配置相應的信號就可以了。對應關系如下：
比如你的0－1000公斤對應0－10V，而PLC中0－10V對應0～65535，那么你的0－1000公斤在PLC中就對應0～65535。
5.可以直接將熱電偶或者熱電阻信號接入G3 PLC么？
答：當然可以了， G3系列PLC的模擬量擴展模塊不僅包括標準信號輸入模塊，還有專門的溫度模塊擴展模塊：熱電阻模塊、熱電偶模塊、熱敏電阻模塊，且模擬量精度高。熱電偶支持類型包括J、K、T、N、E、R、S、B、-80~80mV，熱電阻支持的類型包括Cu50、Pt100。
6.模擬量濾波有什么效果？如何設置？
答：一般情況下選用G3的模擬量濾波功能就不必再另行編制用戶的濾波程序。如果對某個通道選用了模擬量濾波，CPU將在每一程序掃描周期前自動讀取模擬量輸入值，這個值就是濾波后的值，是所設置的采樣數的平均值。模擬量的參數設置（采樣數及死區值）對所有模擬量信號輸入通道有效。 如果對某個通道不濾波，則CPU不會在程序掃描周期開始時讀取平均濾波值，而只在用戶程序訪問此模擬量通道時，直接讀取當時實際值。

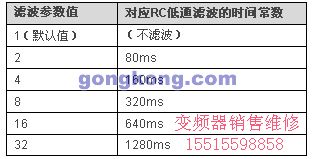

在PowerPro軟件中，可以直接對模擬量輸入信號進行濾波設置。以LM3310為例，其設置參數和實際濾波時間見下表。
7.模擬量濾波的設置應該注意哪些？
答：注意以下幾點：
1）為變化比較緩慢的模擬量輸入選用濾波器可以抑制波動；
2）為變化較快的模擬量輸入選用較小的采樣數和死區值會加快響應速度；
3）對高速變化的模擬量值不要使用濾波器；
8.G3模擬量濾波死區值如何設置？
答：死區值（Deadband）表示用戶設定的死區值，數值范圍為0-4080。在啟動濾波功能時，當模擬量的當前采集結果和上次濾波后的值之差超過設定死區值時，采集模塊直接輸出當前采集結果；否則輸出經過濾波后的轉換結果。死區值為0表示禁用死區參數。
9.G3模擬量輸入信號的精度能達到多少？
答：擬量輸入模塊有兩個參數容易混淆：
1）模擬量轉換的分辨率
2）模擬量轉換的精度（誤差）
分辨率是A/D模擬量轉換芯片的轉換精度，即用多少位的數值來表示模擬量。G3模擬量模塊，LM3310B是16為的分辨率，其余模塊的轉換分辨率是12位。
模擬量轉換的精度除了取決于A/D轉換的分辨率，還受到轉換芯片的外圍 電路的影響。在實際應用中，輸入的模擬量信號會有波動、噪聲和干擾，內部模擬電路也會產生噪聲、漂移，這些都會對轉換的比較后精度造成影響。這些因素造成的誤差要大于A/D芯片的轉換誤差。LM3310和LM3310A的精度均為0.5%FS@25℃(FS表示滿量程，@25℃表示在25℃)，而LM3310B的精度達到0.2%FS@25℃(FS表示滿量程，@25℃表示在25℃)。
10.為什么模擬量是一個變動很大的不穩定的值？
答：可能是如下原因：
1）可能使用了一個自供電或隔離的傳感器電源，兩個電源沒有彼此連接，即模擬量輸入模塊的電源地和傳感器的信號地沒有連接。這將會產生一個很高的上下振動的共模電壓，影響模擬量輸入值。
2）可能是模擬量輸入模塊接線太長或絕緣不好。
LM3310有共地端M，假如出現上述問題，可以把輸入信號的負端連接到M端上，以消除共模電壓過大而帶來的干擾。但應該注意，這種方式適合于變送器允許把負端連接在一起的情況。
11.電壓變送器和電流變送器在使用上有何不同之處？
u 電壓型的模擬量信號，由于輸入端的內阻很高（G3系列PLC的模擬量模塊為1兆歐），極易引入干擾，一般電壓變送器用在控制設備柜內電位器設置，或者距離非常近、電磁環境好的場合。
u 電流型信號不容易受到傳輸線沿途的電磁干擾，因而在工業現場獲得廣泛的應用。
u 電流信號可以傳輸比電壓信號遠得多的距離。
u 信號輸出端的負載能力必須大于信號輸入端的內阻與傳輸線電阻之和。
12.模擬量信號的傳輸距離有多遠？
答：電壓型的模擬量信號，由于輸入端的內阻很高（模擬量模塊為1兆歐），極易引入干擾，所以討論電壓信號的傳輸距離沒有什么意義。一般電壓信號是用在控制設備柜內電位器設置，或者距離非常近、電磁環境好的場合。
電流型信號不容易受到傳輸線沿途的電磁干擾，因而在工業現場獲得廣泛的應用。
電流信號可以傳輸比電壓信號遠得多的距離。理論上，電流信號的傳輸距離受到以下幾個因素的制約：
1）信號輸出端的帶載能力，以歐姆數值表示
2）信號輸入端的內阻
3）傳輸線的靜態電阻值（來回是雙線）
信號輸出端的負載能力必須大于信號輸入端的內阻與傳輸線電阻之和。當然實際情況不會完全符號理想的計算結果，傳輸距離過長會造成信號衰減，也會引入干擾。
13.熱電阻兩線制、三線制和四線制有什么區別？LM3312都支持這些傳感器嗎？
答：熱電阻是把溫度變化轉換為電阻值變化的一次元件。工業用熱電阻安裝在生產現場，與控制室之間存在一定的距離，因此熱電阻的引線對測量結果會有較大的影響。目前熱電阻的引線主要有三種方式。
兩線制：在熱電阻的兩端各連接一根導線來引出電阻信號的方式叫二線制。這種引線方法很簡單，但由于連接導線必然存在引線電阻r，r大小與導線的材質和長度的因素有關，因此這種引線方式只適用于測量精度較低的場合；
三線制：在熱電阻的根部的一端連接一根引線，另一端連接兩根引線的方式稱為三線制。這種方式通常與電橋配套使用，可以較好的消除引線電阻的影響，是工業過程控制中的比較常用的引線電阻。
四線制：在熱電阻的根部兩端各連接兩根導線的方式稱為四線制，其中兩根引線為熱電阻提供恒定電流I，把R轉換成電壓信號U，再通過另兩根引線把U引至PLC。這種引線方式可完全消除引線的電阻影響，但成本較高，主要用于高精度的溫度檢測。
LM3312支持這三種線制的熱電阻。無論是兩線制，三線制還是四線制均可以接入LM3312。
14.為何模擬量值的比較低三位有非零的數值變化？
答：模擬量的轉換精度為12位，但模塊將數模轉換后的數值向高位移動了三位。如果將此通道設置為使用模擬量濾波，則當前的數值是若干次采樣的平均值，比較低三位是計算得出的數值；如果禁用模擬量濾波，則比較低三位都是零。
15.LM3311 是否需要補償導線？
答： LM3311 可以設置為由模塊實現冷端補償，但仍然需要補償導線進行熱電偶的自由端補償。
