四方變頻器在開平機上的應用
發布時間：2019-08-02 10:21:18來源：
四方變頻器在開平機上的應用
1、 概要
隨著市場上對防盜門的大量需求及近幾年休閑產品的興起，對作為原材料的冷軋板開平的生產效率及生產工藝提出了更高的要求。下面是某防盜門公司使用深圳市四方電氣有限公司生產的C320變頻器作為開平機粗整傳動控制器的案例。(歡迎來電咨詢 鄭州變頻器 網址：www.gzmonita.cn 電話：0371- 56700815 手機：15515598858 )
2、 工藝流程說明：
開平機分為兩道整輥工序：第一道為粗整輥，第二道為精整輥，中間經過了一個緩沖地坑。原料到達臺面后，通過液壓斬刀剪切下料。整個系統工藝流程如下圖：

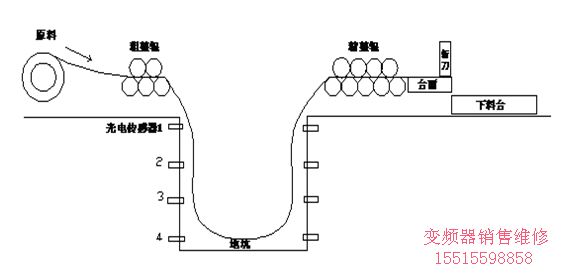

圖1、開平機工藝流程圖
3、 電氣組成：
系統粗整部分使用四方C320無傳感器矢量變頻器，精整部分使用伺服精確定位，三菱FX2N系列PLC和人機界面組成參數設置和運行控制系統。
1、通過人機界面設定整個系統的產品尺寸，線速度等參數。
2、通過三菱PLC采樣光電傳感器信號，對粗整變頻器進行控制。
3、精整伺服部分通過人機界面直接設置。
4、粗整環節使用四方電氣生產的C320－4T0110系列變頻器。
C320系列為無傳感器矢量型變頻器，具有獨特的無傳感器控制技術，寬電壓設計，低頻輸出力矩高，完全可以滿足工藝生產要求。(歡迎來電咨詢 鄭州變頻器 網址：www.gzmonita.cn 電話：0371- 56700815 手機：15515598858 )
4、控制原理：
原料經過粗整后到達緩沖地坑，經緩沖地坑到精整后按產品設定尺寸精確定尺到臺面，再用液壓斬刀斬下自動掉入下料臺。粗整部分要跟蹤地坑中原料的位置來調節速度，產品尺寸和線速度直接在觸摸屏上設置。考慮系統成本，變頻器由PLC采用多段速度控制，通過安裝在地坑中四個光電傳感器來檢測原料的位置，然后把位置信號送到PLC，由PLC控制變頻器的速度。原料位置反饋在位置1時變頻器高速運行，在位置2時中速運行，在位置3時低速運行，在位置4時變頻器停止運行。在實際生產中生產線速度會因原料的厚度以及產品的尺寸不同而變化，這樣就要求變頻器有很好的加減速性能來跟進生產線的速度。
5、 C320變頻器參數設置：
F0.0 : 1 無感矢量控制
F0.1 : 9 外部端子選擇
F0.4 ：0001 使用外部端子控制變頻器起動
F0.10：3 加速時間3秒
F0.11：2 減速時間2秒
F1.15：380
F1.16：50
F1.17：21.5
F1.18：1460 設定電機額定參數
F3.0 ：1
F3.1 ：2
F3.2 ：3 多段速外部端子功能定義
F5.1 ：45 多段速頻率1
F5.2 ：25 多段速頻率2
F5.4 ：10 多段速頻率3
6、結論：
調試后效果顯示，使用C320變頻器組成的開平機控制系統，克服了原有電控系統出現原料堆積，導致產品在地坑擦傷等問題，完全滿足生產工藝頻繁加減速和轉矩常變化的現場要求。(歡迎來電咨詢 鄭州變頻器 網址：www.gzmonita.cn 電話：0371- 56700815 手機：15515598858 )
