SSD590直流調速器測速反饋板的設置

要使用SSD590直流調速器的測速反饋,首先要進入到SSD590直流調速器的設定菜單中,將速度反饋更改為測速反饋,具體操作方法如下:調速器通電后,按M鍵和上下箭頭找到如下參數

SETUP PARAMETERS(設定參數)

↓

SPEED LOOP(速度環)

↓

SPEED FBK SELECT [47  ]速度反饋選擇 = ANALOG TACH(測速反饋) *

更改好參數后,保存參數.

測速反饋電壓的設定實例如下:

直流電機的額定轉速是1500RPM,直流測速發電機的額定轉速是2000RPM,110V.

測速反饋板設定電壓計算如下:

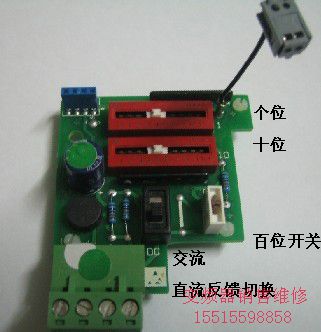

要達到電機額定轉速1500轉時所需要的反饋電壓=(1500/2000)*110=82.5,在實際應用過程中,我們將測速反饋板的電壓設置到83伏.測速反饋板第一條電阻開關撥到3的位置,第二條電阻開關撥到8的位置,AC/DC的開關打到DC位置(表示使用的是直流測速發電機),右下角0和100的開關選擇打在0的位置.

如果直流電機的額定轉速是2000轉,直流測速發電機的額定轉速是2000RPM,110,那么電機達到2000轉時所需要的設定的測速反饋電壓為110V,測速反饋板的設置如下:第一第電阻開關撥到0的位置,第二條撥到1的位置,AC/DC開關打到DC位置,右下角0和100的開關選擇打在100位置,這樣測速反饋的電壓就被設置為110V(100+1*10+0).

備注:當SSD590直流調速器使用弱磁升速功能的時候,測速反饋板的設定電壓是決定直流電機比較高弱磁轉速的一個條件.
