FC51變頻器實現正反轉、兩段速度、與電子剎車配合的參數設定－－第3講
發布時間：2019-08-02 15:37:35來源：

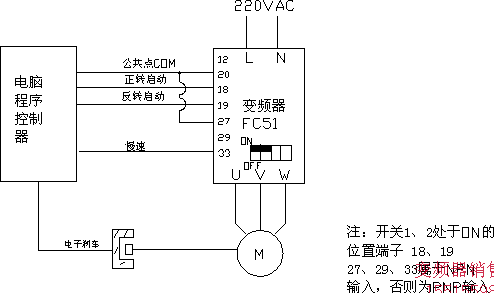

1．接線圖
2．重要的參數設置表（一般沒有說明該參數為出廠的設定）
| 參數號 | 參數說明 | 工廠設定 | 用戶設定 | 備注 | ||
| 1-2 電機數據 | ||||||
| 1-20 | 電機功率KW | 視變頻器大小 | 電機名牌上 | 當參數20、22、23、24、25設定完成時，將25設定ON，按面板上HAND ON，進行識別 | ||
| 1-22 | 電機電壓VAC | 視變頻器大小 | 電機名牌上 | |||
| 1-23 | 電機的頻率 | 視變頻器大小 | 電機名牌上 | |||
| 1-24 | 電機電流 | 視變頻器大小 | 電機名牌上 | |||
| 1-25 | 電機的轉速 | 視變頻器大小 | 電機名牌上 | |||
| 1-29 | 電機自動識別AMT | OFF | ||||
| 1-6 電機負荷補償設定 | ||||||
| 1-60 | 低速負荷補償 | 100% | 根據電機負荷來調整，只要電機不過流就可以 | 一般不設定 | ||
| 1-61 | 高速負荷補償 | 100% | ||||
| 1-62 | 滑差補償 | 100% | ||||
| 1-7 啟動功能調整 | ||||||
| 1-71 | 啟動時間延時 | 0．0S | 大于剎車打開時間 | 避免啟動過流 | ||
| 1-72 | 啟動功能 | 慣性/延時時間 | 慣性/延時時間 | | ||
| 1-8 停止功能調整 | ||||||
| 1-80 | 慣性/DC直流剎車 | 慣性 | 慣性 | | ||
| 1-82 | 停止的比較小頻率 | 0．00HZ | 根據用戶調整 | | ||
| 3-0* 參考值（頻率）極限 | ||||||
| 3-02 | 比較小參考值 | 0．000 | 0．000 | | ||
| 3-03 | 比較大參考值 | 50．000 | 100．000 | 主要是方便設定 | ||
| 3-1* 頻率參考值 | ||||||
| 3-10 [0] | 預置第一段速度參考值 | 0．00% | 根據用戶要求高速 | 比較大參考值[3-02] * 該設定值=運行頻率 | ||
| 3-10[1] | 預置第二段速度參考值 | 0．00% | 根據用戶要求低速 | |||
| 3-15/1617 | 參考源 | | 無功能 | | ||
| 3-4 加減速時間調整 1 | ||||||
| 3-41 | 加速時間1 | 3．00 | 根據用戶調整 | | ||
| 3-42 | 減速時間2 | 3．00 | 根據用戶調整 | | ||
| 4-** 極限和報警 | ||||||
| 4-10 | 電機速度方向 | 正轉[0] | 雙向[2] | | ||
| 4-12 | 電機速度低極限 | 0．0HZ | 0．0HZ | | ||
| 4-13 | 電機速度高極限 | 65．00HZ | 根據用戶比較高速度 | | ||
| 5-1* 數字量輸入點功能設定 | ||||||
| 5-10 | 端子18 | 啟動[8] | 啟動[8] | | ||
| 5-11 | 端子19 | 反轉方向[10] | 啟動反轉[11] | | ||
| 5-12 | 端子27 | 復位[1] | 復位[1] | | ||
| 5-13 | 端子29 | 點動[14] | 點動[14] | | ||
| 5-14 | 端子33 | 預置第一段頻率[16] | [16] | | ||
| 14-2* 故障復位 | ||||||
| 14-20 | 故障復位 | 手動復位[0] | 無限次復位[13] | | ||
注：1）設置啟動延時[參數1-71]，主要是考慮變頻器啟動啟動時候電子抱閘還沒有打開時候，防止變頻器過流，也就是說讓電子抱閘可靠打開后變頻器運行。也可以對變頻器停止比較小頻率的調整[參數1-82]。
2）端子27與20號公共端子短接，將端子27設定復位功能，參數14-20設定為無限次復位，防止變頻器跳閘手動復位，也比較好是不短接。
