高壓變頻等大功率發熱設備運行環境解決方案

一、 高壓變頻等大功率發熱設備運行環境散熱方式：
隨著高壓變頻等大功率熱源設備應用的推廣，其散熱問題也逐漸成為用戶關心的問題。其主要散熱方式有三種：

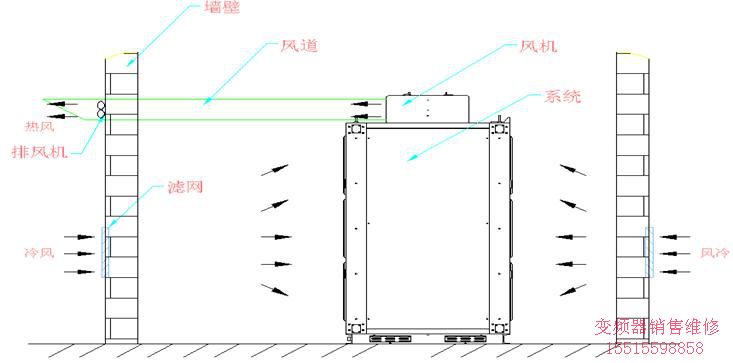

1、 直排熱風式：即直接將柜內熱風抽出，通過風道、隔層、導風板等引到室外。再從其它進風口補充新的常溫風。

優點：成本低廉、安裝簡單；
缺點：粉塵太大影響變頻安全運行，增加設備故障率，影響設備使用壽命。

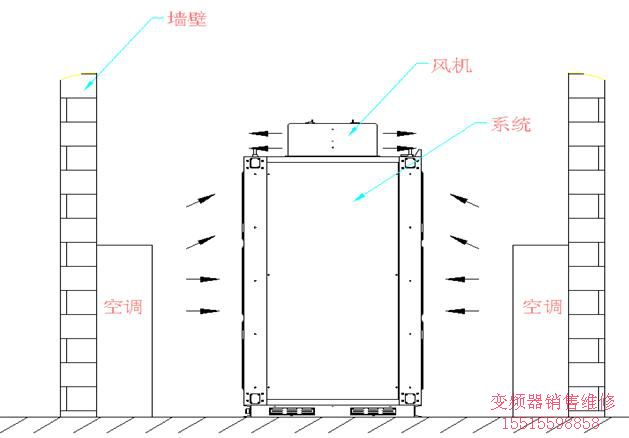

2、 空調制冷法：設備放置在相對密閉的室內，熱風被排到室內。用工業空調或者家用空調制冷，達到冷卻效果。
優點：安裝簡單，無粉塵干擾；
缺點：一次購置成本高，運行費用特別高。

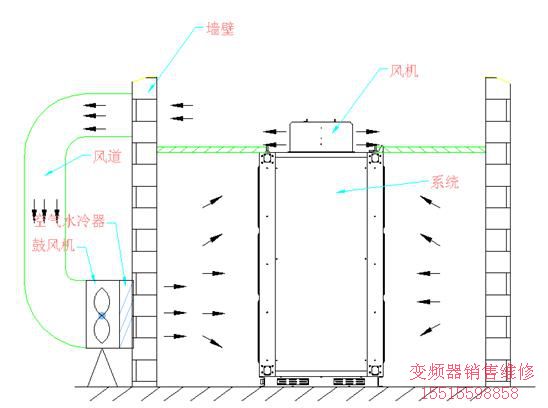

3、 空水冷系統：設備放置在相對密閉的室內，熱風被收集經過熱交換器冷卻后，回到室內，達到冷卻效果。
缺點：一次投資較高，安裝較復雜；
優點：運行成本較低（年耗電約為空調的5-10%），另需要一定量的循環冷卻水。在達到同等冷卻量的條件下，空調一至兩年的耗電即可購置并安裝空水冷系統。

二、節能計算示例：
若以總容量為20000kw的中壓電機裝變頻為例，變頻按發熱量按4%計算為：800kw。
a)若裝空調其用量約為800/2.324/0.735（制冷比）=468匹。
1)、空調的采購費用約50-60萬元;
2)、空調年耗電量約0.735*468*6500（h）*0.4(元)=894000元。
b)若裝空水冷系統一年的運行費用則包刮:
1)、電費約30kw*6500*0.4=7.8萬元;
2)、循環水費用則依現場實際情況而定，用量有限。
由此可見：空水冷系統運行用電費用只占空調運行費用的9%，而建成完整空水冷系統的費用與空調一年的運行費用基本相當（實際費用依工程量不同有所增減）。
三、 結論：
高壓變頻等大功率熱源設備的冷卻系統可依據各企業情況確定：
a) 直排熱風式適應于市政供水、燃氣發電等運行環境粉塵少、變頻容量小的應用現場；
b) 空調制冷法適應于原有中央空調或工業空調，而且有足夠余量的企業；
c) 空水冷系統則非常適合自有循環冷卻水的企業（如：電廠、鋼鐵廠、水廠），而且容量越大越經濟；
d) 對于水泥、冶煉、礦山、煤炭等沒有專用循環冷卻水的企業，可以使用我公司專門設計的解決方案，以達到相應制冷效果。
