集成電路 AN8026為松下公司開發的它激式單端輸出開關驅動控制器，其內部采用RC充放電控制的RS觸發器作為驅動信號源，其輸出脈沖可直接驅動MOSFET開關管， 而不必外設灌流電路。該集成電路為SIP9腳封裝，其特點如下：



•供電電壓可適應下限8.6V到上限34V。
•輸出部分為單端圖騰柱式驅動脈沖。
•輸出驅動電流1Ap-p，直接驅動MOSFET開關管。 -
•啟動電流為80μA，以減小啟動電阻的功耗。
•內設逐周控制的過流保護電路。
•有滯回特性的輸入欠壓8.6V的保護電路。
•外談穩壓管的過壓保護電路。

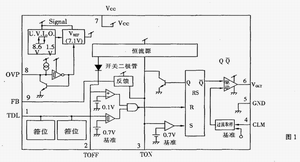

第①腳為脈沖變壓器磁通復位檢測端(TOL),從脈沖變壓器引入感應脈沖，在開關管截止時為高電平，脈沖變壓器能量釋放完畢后方為低電平，此時RS觸發器復位，開始下一組導通脈沖的輸出。該引腳內部設有雙向箝位電路，將感應脈沖箝位于0~2.5 Ap-p。
第②腳為設定比較小關斷時間端(TOFF)。IC內部恒流源經開關二極管后，再經比較器、或門控制RS觸發器的復位端。當第②腳為低電平時關斷驅動輸出。第②腳外接RC電路，其時間常數正比于該腳低電平時間（即關斷時間〉即TOFF=2.2RC。
第③腳為設定比較小接通時間端(TON)。IC內部恒流源受控于反饋控制電壓和RS觸發器鎖定輸出“Q”。當第 ③腳外接電容容量越大時，比較器同相輸入端電平上升越慢，RS觸發器翻轉換被延時，輸出脈沖平頂期越寬。因此，第③腳外接電容與開關管導通時間成正比。
第④腳為過流限制取樣輸入端(CLM)，外接開關電流取樣電阻。為實現逐周限制，該取樣端為峰值取樣。
第⑤腳為共地端(GND)。
第⑥腳為驅動脈沖輸出端(VOUT)，內設灌流驅動電路，驅動電流峰值為1A，灌流峰值為-1A，驅動直流電 流為±150mA。
第⑦腳為電源輸入端(Vcc)，內設欠壓滯回比較器 和7.1V基準電壓穩壓器。
第⑧腳為過壓保護電路取樣輸入端(OVP)，可對電源部分輸入、輸出電壓取樣，實現鎖定保護。

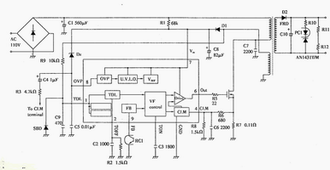

第⑨腳為反饋電壓控制端化(FB)，通過內部PNP三極管控制RS觸發器的S端。第⑨腳為PNP三極管基極引出端，因此當此腳對地直流電阻減小時電流增大，使觸發器提前翻轉，降低開關管導通時問。這種電路結構可由光電耦合器次級光敏三極管集-射極直接控制第⑨腳， 該腳驅動電流僅150μA。圖2為AN8026的典型應用電路。該電路由AN8026和MODFET開關管組成直接負載端取樣、光電耦合器隔離控制的并聯型開關穩壓器，其外圍元件的作用如下。
