丹佛斯變頻器智能邏輯實現計數器功能
引言：許多小型生產機械都要求對產品產量進行計數，當產量計到某預設值時就自動停車；再起動時則先手動復位計數器，然后開機，于是產量又開始重新計數，直到預設值。以前計數器功能通常依靠外部計數器完成。丹佛斯的FC系列變頻器內置功能強大的SLC邏輯控制功能，通過邏輯程序，就能實現計數器控制功能。
摘 要：計數器功能是很常見的自動控制需求。本文介紹了通過丹佛斯變頻器的SLC邏輯功能實現計數器控制功能的經驗和辦法。
一、 計數器控制功能的要求：
圖一為普通工業用計數器的圖片，一般計數器有一個數字量信號輸入，一個數字量信號輸出；面板上顯示當前計數值和預設值，預設值可以由用戶自己設定。
計數器的工作時序圖如圖二，當產品數量計數到達預設值時，計數器數字量輸出信號動作，中止主機運行。等用戶將計數器復位以后，主機又可以再次運行。
二、 丹佛斯FC系列變頻器智能邏輯功能簡介：

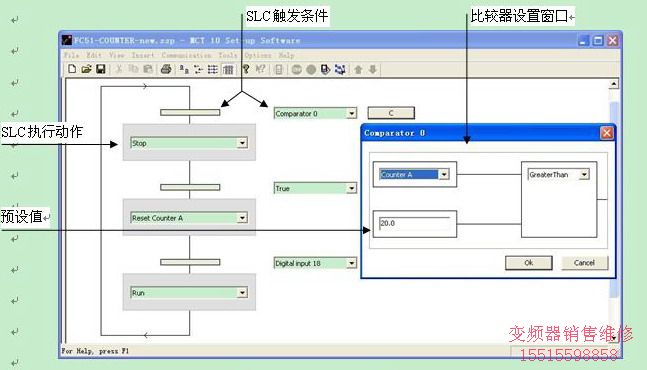

丹佛斯FC系列變頻器內置的智能邏輯功能是丹佛斯開放給用戶的PLC邏輯控制功能，用戶可以根據自己的實際需求定制專用程序。丹佛斯為方便用戶編程專門開發了MCT10軟件，智能邏輯編程的方式請見圖三。
智能邏輯觸發條件主要有以下幾種：
1． 數字量輸入輸出；
2． 比較器輸出；
3． 邏輯規則輸出；
4． 定時器輸出；
5． 運行、停止、警告和報警等狀態；
6． 頻率、電流達到預定值；
……
智能邏輯執行動作主要有以下幾種：
1． 選擇菜單、預設頻率或加速時間；
2． 控制起動、停止等變頻器動作；
3． 啟動定時器；
4． 控制數字量輸出；
……
三、 智能邏輯功能實現計數器控制功能的解決方案：

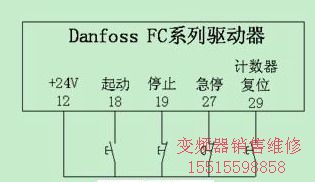

具體接線圖如圖四所示。
程序請參見圖三。
參數設置略。
結束語：丹佛斯公司新出的FC系列變頻器內置功能強大的智能邏輯控制功能，通過簡單編程就能實現計數器功能，目前此方案已在某分頁機設備配套商處使用，功能完全滿足客戶要求，與原來的方案相比系統更精簡，成本更低廉。
