顯約數字X-ray成像技術在醫療影像領域，特別是數字胃腸機/血管造影機的生產制造中已得到了廣泛的應用，其基本原理是：從高頻X-ray射線源出射的X-ray先穿過患者的待測部位，后由影像增強器或轉換屏將X-ray轉換為可見光，再通過光學透鏡組將這部分光聚集在CCD相機上得到圖像，比較終通過采集卡將圖像傳到PC上進行后期處理，并由醫生進行診斷。

      在此領域中，目前國內應用的百萬像素?cái)?shù)字面陣相機主要有以下產品：

Dalsa 1M60 Camera

      芯片面積比較大的百萬像素?cái)?shù)字CCD相機，100%填充因子，超大動態范圍，超高靈敏度，30/60幀每秒可選。

Adimec MX12D Camera

      專為醫療應用設計的百萬像素相機

14bits內部A/D轉換

      同時提供BNC模擬接口和LVDS數字接口

IGV-B1420

TB1M

UP-1830

實時X-ray硬件降噪采集卡 Coreco XRI-1200

      顯約為了解決X-ray影像處理中用軟件進行后期降噪使系統資源占用過多，實時處理難以保證的問題，Coreco公司特別設計了基于PC系統的實時數字圖像處理器XRI-1200™，它將一些常用的X-ray降噪算法，如運動探測，遞歸降噪，邊緣增強，圖像實時旋轉等內嵌在卡上的FPGA電路中，并可對CCD和鏡頭畸變進行校正，為用戶提供了比較優的實時高質量影像。

      顯約顯約科技提供獨立自主研發Xray影像系統，由高性能2/3英寸百萬像素CCD千兆以太網相機，高端嵌入式影像中央控制器（CCU），和專業醫療圖像管理軟件組成。相機、CCU、PC工作站之間使用千兆以太網接口連接，1Gb/s的傳輸速率可以滿足高速實時的圖像數據傳輸，使用5類雙絞線的直接傳輸距離可以達到100m。通過網絡對相機和CCU進行遠程控制，并可輕松實現包括GPIO卡、自動光圈、AEC控制板等外圍設備的連接。整個系統性能卓越，方案簡潔。

顯約科技百萬像素千兆網攝像機SG-100-DM-X

      提供無可比擬的優質X-ray圖像，質量甚至比以上國外同類產品性能更卓越。

數據接口：千兆以太網

圖像分辨率：1024*1024

幀率：25/30fps

AD轉換精度：14bit

性噪比：66dB

曝光時間：100微秒~3秒連續可調

嵌入式影像中央控制器

數據接口：一路千兆以太網輸入，一路千兆以太網輸出

視頻接口：兩路獨立輸出內容的VGA輸出，每路VGA信號包含三路相同的模擬視頻信號

圖像處理算法：多級遞歸降噪，圖像剪影，180度/90度翻轉，鏡像，負像，邊緣銳化，窗寬窗位，末幀凍結，128幀圖像不掉電保存，圖像調檔瀏覽。

醫療影像管理軟件提供

圖像處理功能：具有數字減影、銳化、邊緣檢測、邊緣增強、窗寬窗位調整、狹窄度測量功能

圖像管理功能：具有動態回放、圖像檢索、自動末幅圖像凍結、放大、負像、亮度、發送功能，病灶測量、統計功能

病例管理功能：存儲、檢索、查詢病歷和報告單。報告單刪除、清理、瀏覽、文字打印、圖形打印

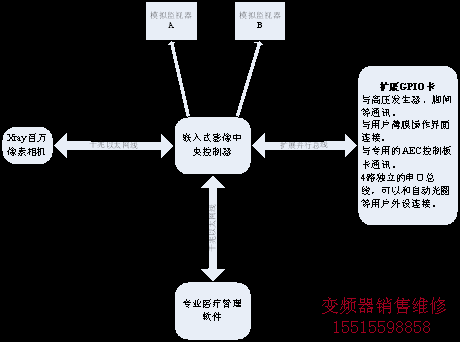

圖1 顯約科技Xray醫療影像系統

顯約科技工業X-Ray實時成像系統

      顯約數字圖像技術在工業X-ray無損探傷領域中也得到了廣泛應用，其基本原理和醫療影像類似，區別在于射線管功率更大，現場環境更為惡劣。按其所采用器件可大體分為兩類：一類是基于視頻面陣相機的數字影像系統，另一類是基于線掃描相機的探傷掃描系統。我公司在此領域有著豐富的經驗，所研發的各類產品被廣泛應用于航空、航天、造船、汽車、化工、壓力容器、機械、冶金、鑄造、管道、電力，核工業等行業的無損探傷應用中。
