本文根據換熱站控制系統的要求和TrustPLC CTSC-200系列PLC的特點，著重介紹了TrustPLC CTSC-200系列PLC在換熱站控制系統的應用方案。

一、 換熱站系統介紹

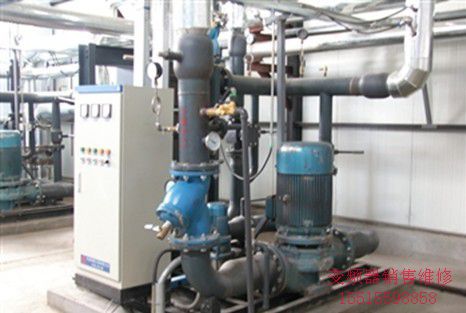

     換熱站主要由熱交換器、循環泵組、補水泵組、傳感儀表、調節閥門、PLC控制柜等組成。

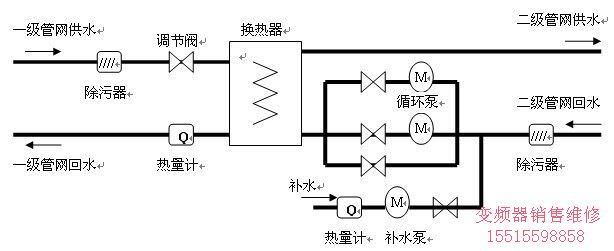

      換熱站工作原理：一級管網供水由其自身的壓力進入機組的換熱器，進行熱交換后返回熱電廠或鍋爐房。二級管網回水經過過濾后，經循環泵進入換熱器，被蒸汽或高溫水加熱后向用戶提供所需熱水。補水泵將軟換水打入系統以補充系統運行損失的水量，并通過變頻調速保持系統壓力的穩定。

CTSC-200系列PLC自動控制系統主要完成以下功能：

1、一級管網供水、一級管網回水的溫度、壓力、流量的測量；

2、二級管網供水、二級管網回水的溫度、壓力、流量的測量；

3、通過控制一級管網供水的流量，保證二級管網供水溫度恒定或者回水溫差恒定；

4、通過變頻控制循環泵和補水泵，保證二級管網供水壓力恒定或者回水壓差恒定；
