世紀星通過連接CP243-1模塊來實現與S7-200的以太網通信，CP 243-1是一種通訊處理器，設計用于在S7-200自動化系統中運行，它可以將S7-200系統連接到工業以太網(IE）中。

　　要實現世紀星與S7-200的以太網通信，首先要在編程軟件Micro/WIN的以太網向?qū)В‥thernet Wizards）中完成CP243-1模塊的配置：

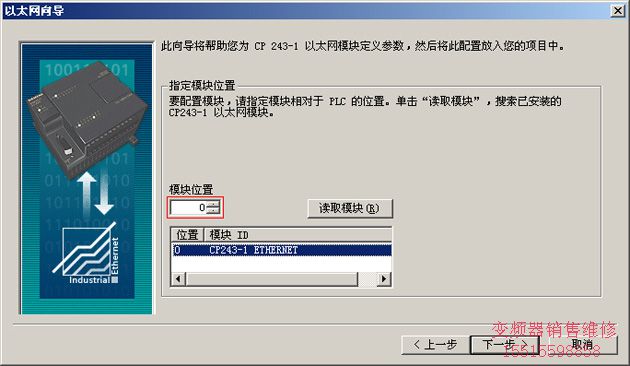

　　1、填寫CP243-1模塊位置（Module Position），如圖1所示：

圖1

　　在此處選擇模塊的位置，在線的情況下，您也可以使用“讀取模塊”（Read Modules）按鈕搜尋在線的CP243-1模塊。

　　2、填寫CP243-1模塊地址（Module Position）以及模塊通信類型，如圖2所示：

圖2

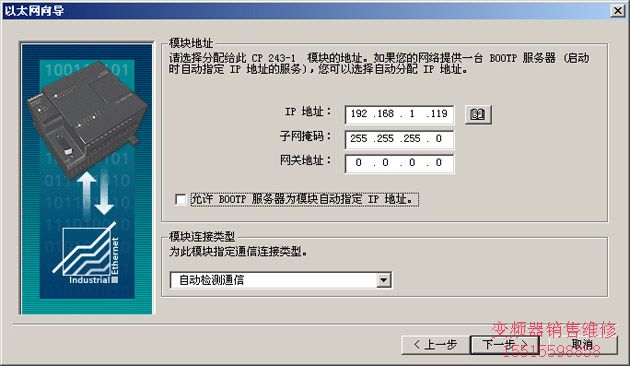

　　填寫模塊IP地址(IP ADDREESS），子網掩碼（Subnet Mask）以及模塊的連接類型（Module Connection Type）。

　　3、設置CP243-1所占用的輸出字節地址以及連接數目，如圖3所示：

圖3

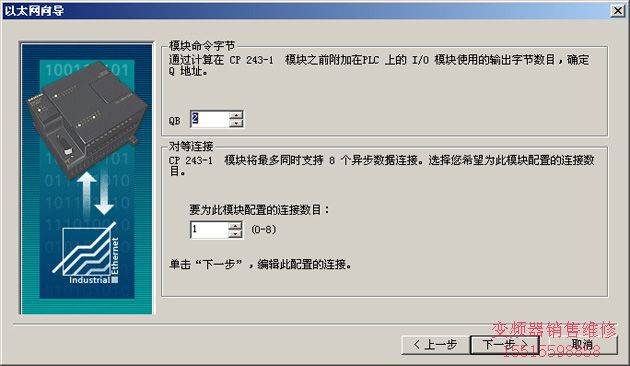

　　設置CP243-1所占用的輸出字節地址，此地址根據計算CP243-1前面的I/O所占用的Q地址字節來決定。如CP243-1安裝在緊挨CPU226的0號槽，其前面輸出就占用了QB0和QB1兩個字節，CP243-1的地址按順序排列，即設為QB2。CP243-1模塊占用一個QB輸出字節。該項建議使用缺省值。

　　選擇連接數如果只跟世紀星軟件通信，設置連接數為1。

　　4、設置CP243-1的工作模式和TSAP地址，如圖4所示：

圖4

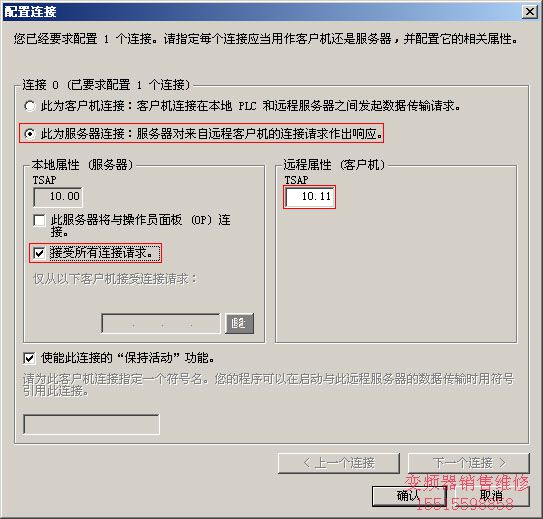

　　設置TSAP地址： TSAP（Transport Service Access Point）地址是通信連接地址，它包括兩部分：第一部分：通信連接號，如 10；第二部分：CP243-1模塊安裝在S7-200的機架/槽號，如 “00” 代表CP243-1安裝在0號機架0號槽（即CPU之后的第一個模塊）。本地TSAP地址，自動生成，無法修改。遠程TSAP地址，即連接的遠程計算機所設置的地址。

　　完成以太網向?qū)渲煤笮枰诔绦蛑姓{(diào)用以太網向?qū)傻腅THx_CTRL塊，并將項目程序下裝到PLC后，將PLC斷電后重新上電使配置生效。

　　在完成S7－200的以太網配置后，進入世紀星軟件進行設置。

　　首先進入世紀星設備安裝向?qū)В鐖D5所示：

圖5

　　選擇 PLC -> 西門子（SIEMENS）-> S7-200 以太網（TCP/IP）-> TCP/IP，點擊“下一步”，進入設備參數配置窗口，如圖6所示：

圖6

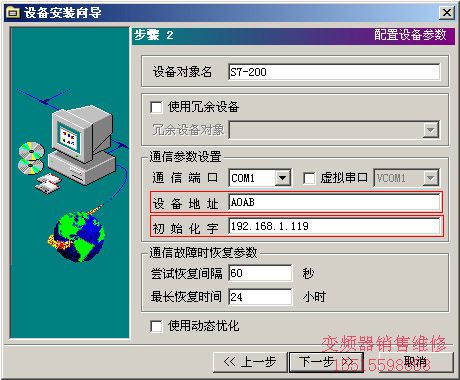

　　在圖6所示的對話框中，設備地址以及初始化字設置是影響設備通信的關鍵項。

　　設備地址包含圖4所示的TSAP地址信息，圖4中，本地TSAP地址為10:00，遠程TSAP地址為10:11，在世紀星的設備地址中，需要把這兩個地址中的四個數據（即：10、00、10、11）轉化為4個8位16進制數據，即A0AB。

　　初始化字包含圖2所示的模塊IP地址信息以及端口號，設置格式為“IP地址：端口號”（冒號為半角符號），如“192.168.1.119:102”。由于該P(yáng)LC默認的端口號為102，在端口號沒有進行修改的前提下，初始化字中的端口號信息可以省略，直接設置成“192.168.1.119”即可，如圖6所示。

　　設置完成后，可點擊“下一步”完成設備添加操作。

　　至此，通信相關參數已經設置完成了，您可以根據您的需要進行變量連接或驅動測試，感謝您對本篇文章的關注。
