摘要：本文介紹了LEM電流傳感器在電梯專用變頻器中的應用，分析了電流傳感器在電流檢測和控制中的作用，并提供了相應傳感器的性能參數。并給出了傳感器的檢測電路原理圖。
      關鍵詞：電流傳感器  變頻器

      引言
      交流電機變頻調速，在世界各發達國家已普遍使用，且有取代直流調速的趨勢。用變頻器控制電機實現調速，可節省10%以上的電能。而在電梯專用變頻器行業中，節能和效率也是比較重要的因素，除此之外，變頻調速優異的起制動性能，也給電梯乘客帶來無盡的舒適感。

      LEM傳感器在電梯專用變頻器的應用主要有三方面：

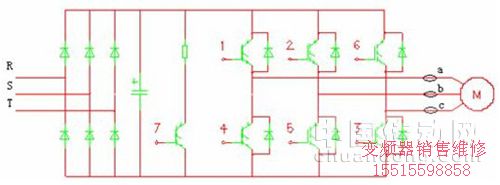

      在電梯專用變頻器的控制中，電流環作為內環，電流控制是比較基礎的電磁過程控制，電流環控制的好壞直接影響到輸出轉矩的精度，而作為電流閉環的輸入反饋值，電流傳感器的采樣信號的精度自然是不可忽視的因素，我司開發的專用變頻器對逆變器三相輸出分別通過三個電流傳感器采樣，如下圖所示：

      一、在變頻器中，電流傳感器的基本作用是保護昂貴的大功率晶體管。由于電流傳感器的響應時間短于1μs，因此，出現過載短路時，在晶體管未達到極限溫度之前即可切斷電源，使晶體管得到可靠的保護，我司采用的是IPM模塊，各系列對應的150%過載時間10s, 200%過載時間0.5s, 電梯驅動是恒轉矩負載，額定狀況啟動需要短時的120%~150%啟動電流，電流傳感器良好的動態性能和快速的響應時間，保證變頻器正常輸出的同時，能對異常狀況及時保護。
      二、電流傳感器和相應的供電電源、調理電路構成電流采樣模塊，該模塊將三相定子電流轉化為基本的二進制代碼，提供電流的適時信息，完成電流環的調節。本系統采用三個LEM模塊分別檢測a、b、c相電流。并通過采樣電阻將電流信息轉化為電壓信息，然后由變頻器的主控芯片中的AD變換模塊轉化為數字信號。再經過數字濾波和定標處理，為電流環調節提供電流反饋信息。檢測電路的硬件原理圖如下所示：
