西門子S7 PLC如何與西門子調速器采用PROFIBUS-DP通訊
發布時間：2019-08-02 16:22:52來源：
中國變頻器維修網提供變頻器說明書免費下載服務！變頻器維修服務！PLC解密編程銷售服務！河南省內鄭州市比較具實力的變頻器維修服務中心！一、目
PROFIBUS作為一種廣泛應用現場總線標準，控制系統中占有極其重要位。智能化調速器不斷發展，其同上位機之間高速通訊也成為市場迫切需求。我們可以采用USS協議將PLC同SIEMENS調速器連接起來，大、中型控制系統，它數據吞吐能力以及協議可靠性已經不能滿足要求。采用PROFIBUS總線系統實現PLC同調速器通訊連接，可以極大提高我們控制系統設計水平和產品檔次。
二、硬件連接
1、CBP安裝
CBP為Master系列調速器PROFIBUS接口板。先將電子箱中主電子板取出，將LBA總線裝入，再將主電子板插回。然后把CBP裝ADB適配板上，插入電子箱并固定。
2、PLC安裝

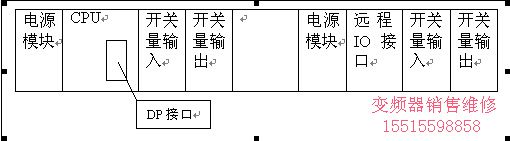

PLC安裝方式如下圖：
3、通訊線路連接

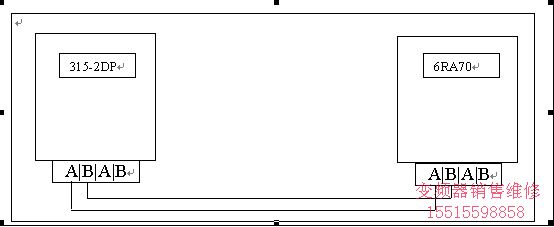

PROFIBUS硬件接口為D型九針插頭。連接時可采用西門子提供總線連接器，按下圖接線，并兩端打開終端電阻開關。
四、程序編制
1、有關DVA－S7
DVA－S7是西門子公司為調速器同S7 PLC通訊所提供S7軟件包，它運行于PROFIBUS－DP之上，符合歐洲傳動產品生產商有關變速傳動DP上應用協定。它內含參數發送及接收功能塊，以方便編程者調用。

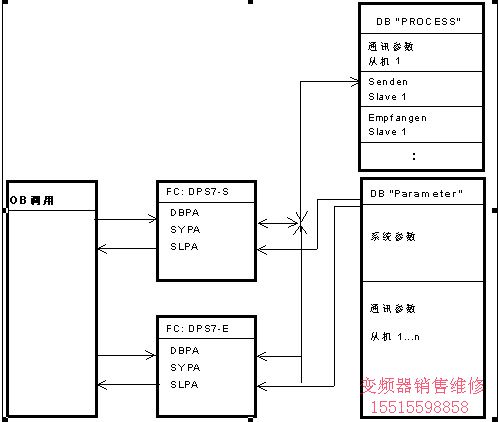

采用DVA－S7編制程序，主要組成部分為：DP－SEND（參數發送功能塊），DP－RESV（參數接收功能塊），過程參數數據塊，通訊參數數據塊。通訊功能塊需要兩個數據塊，進行過程參數化和提供通訊參數存取空間。它們之間關系如下圖所示：
2、功能塊DPS7－S
DPS7－S用于向調速器發送通訊數據。它PPO類型以及通訊控制字內容，自動形成有效數據，并將其送往DP接口。此功能塊發現參數設置錯誤，則將錯誤代碼寫入過程數據塊兩個字節中。
此功能塊有三個形參：
DBPA： 通訊參數數據塊代碼
SYPA： 系統參數字通訊參數數據塊中起始址
SLPA： 有效數據通訊參數數據塊中起始址
3、功能塊DPS7－R
DP－RESV用于接收調速器發送通訊數據。它PPO類型以及通訊控制字內容，讀入通訊設備緩沖區數據，變換后，寫入數據塊。此功能塊發現參數設置錯誤，則將錯誤代碼寫入過程數據塊一個字節中。
此功能塊有三個形參：
DBPA： 通訊參數數據塊代碼
SYPA： 系統參數字通訊參數數據塊中起始址
SLPA： 有效數據通訊參數數據塊中起始址
上述兩個數據塊，程序中至少每個調速器都要調用一次。
4、數據塊
（1）通訊參數數據塊（DBPA）
此數據塊與參與通訊調速器數目有關。每個調速器需要5個字，另外數據塊本身有四個保留字。
（2）過程參數數據塊（DBND）
此數據塊為每一個參與通訊調速器提供如下通訊接口：
· 同每個調速器相關通訊數據
· 當前PKW任務緩沖區
· PPO有效數據發送緩沖區
· PPO有效數據接收緩沖區
五、小結
我所已多個工程項目中采用了用PROFIBUS構成傳動控制系統，達到了非常滿意效果。采用這種方式，可以非常經濟、有效解決傳動系統中自動化信息傳遞問題，是目前值大力推廣系統解決方案。
