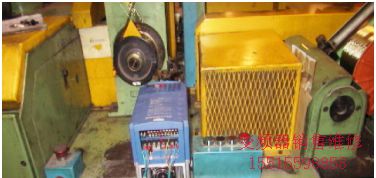

并捻機是金屬制品行業的常用設備，適用于拉拔鋼絲后的捻股成繩,其收卷側部分要求實現對張力的控制.三墾VM05/SHF系列變頻器的V．F分離功能，可分別單獨設定輸出頻率與電壓，適用于任意的轉矩控制，非常適合在類似設備上的使用。

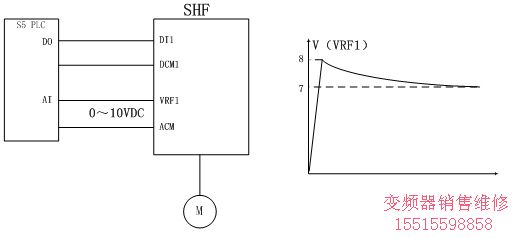

張力控制部分由三墾SHF系列變頻器及力矩電機組成，PLC提供運轉信號及模擬電壓信號（0-10V）給變頻器，設備啟動時所需張力較大，PLC提供變化的模擬電壓信號，啟動初較大（約8V），運行中逐漸減小至7V左右，并保持穩定。

運行時的狀態參數：
輸出電壓：310V
輸出電流：0.9A
輸出頻率：47HZ
VRF1 ：7VDC

四、總結：
通過在工字輪的收卷過程中對收線張力的測定，其張力變化范圍在允許誤差范圍內收卷結束時測得張力值約為17.8N。與力矩控制器相比，其張力誤差范圍更小，完全符合工藝要求。
