臺達變頻器在鋁箔紙壓花機上的應用
1 引言
鋁箔紙壓花機是針對紙張深加工而開發研制生產的一種高科技設備，主要用于各種紙張、印后紙張、鋁箔紙等材料的壓花、分切及復卷 ，廣泛地應用于印前、印后紙張等材料的深加工工業。壓花形式為氣壓式臥壓輥壓花 ，花紋深度一致； 花輥可根據需要隨時更換花型；收放卷有采用磁粉離合器及制動器方式，也有采用變頻器控制的方式，操作十分簡便，整機張力高度恒定控制。鋁箔紙壓花機整機參見圖1。(歡迎來電咨詢 河南廣潤自動化設備有限公司 網址：www.gzmonita.cn 手機：15515598858 )

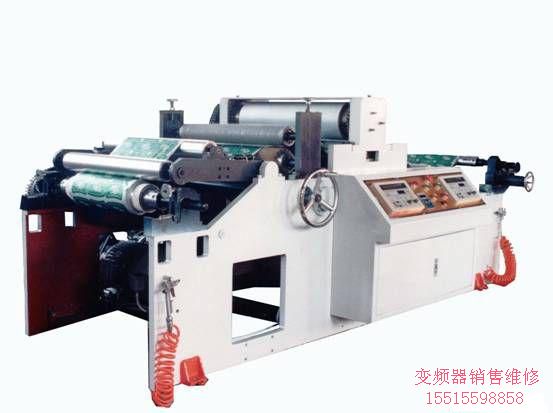

圖1 鋁箔紙壓花機外形圖
2 壓花工藝原理
原料為圓柱狀鋁箔紙壓花卷材安裝到放卷輥上，卷材通過雕花滾筒模具的壓制，將事先要求的圖案壓在鋁箔紙上，然后通過收卷輥收卷成為圓柱形成品。成品卷取采取的方式是通過臺達DOPA58CSTD觸摸屏來設置初始力矩（放卷變頻器以及收卷變頻器），然后依靠PLC（臺達DVP16ES00R）編程設計規劃好的程序來檢測線速度以及收放卷卷徑的大小，通過卷徑的不同變化來改變給定變頻器的速度控制信號，補償卷徑變化引起的力矩變化，實現恒轉矩成品卷曲。收卷變頻器和放卷變頻器工作在轉矩控制模式，壓花變頻器工作在開環矢量模式。原理示意圖如圖2所示。

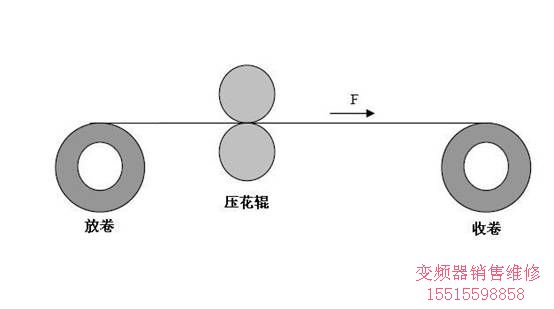

圖2 卷取原理示意
3 臺達力矩變頻電氣設計
客戶處的鋁箔紙壓花機設計時的比較高線速度160米/分，臺達推出的VE系列變頻器功能和性能上完全能夠?qū)崿F(xiàn)恒轉矩控制，通過調整參數以后機器已經能夠正常運行，并且效果讓客戶也很滿意。
3.1 電機規格
力矩放卷電機：ABB QABP160M6A 380V/17.9A/5-50HZ恒轉矩50-100恒功率/7.5kw，電機風扇380VAC，電機軸端編碼器+12V/A/B/512ppr。 壓花電機：曲阜金升電機 380V/11.5A/50HZ/5.5KW/4極/5-50HZ恒轉矩50-100恒功率，電機風扇380VAC
力矩收卷電機：ABB QABP132M4A 380V/7.5KW/15.8A/50HZ/5-50HZ恒轉矩50-100恒功率，電機風扇380VAC，電機軸端編碼器+12V/A/B/512ppr。
3.2 臺達恒轉矩傳動控制系統配置
臺達觸摸屏DOPA58CSTD；
PLC臺達DVP16ES00R（配套擴展4DA/4AD模塊）；
放卷變頻器VFD075V43A-2（配套制動電阻780W/75ohm）；
收卷變頻器VFD075V43A-2（配套制動電阻780W/75ohm）；
壓花變頻器VFD055V43A-2（配套制動電阻520W/100ohm）。
3.3電氣原理設計

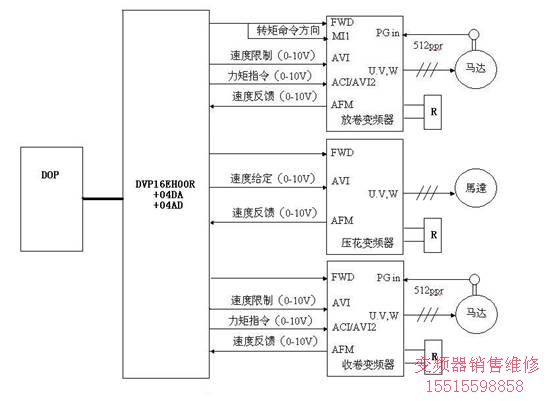

電氣原理參見圖3：電氣接線圖。
圖3 電氣接線圖
