SIEMENS變頻器在交流電機變頻調速中的應用技巧
發布時間：2019-08-05 10:01:37來源：

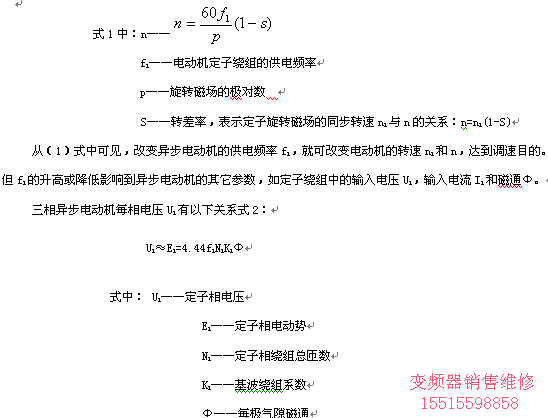

交流異步電動機的變頻調速的原理，可從異步電動機的轉速方程得出。轉速方程如下所示1：
1、如何使用SIEMENS變頻器的故障保護端子？

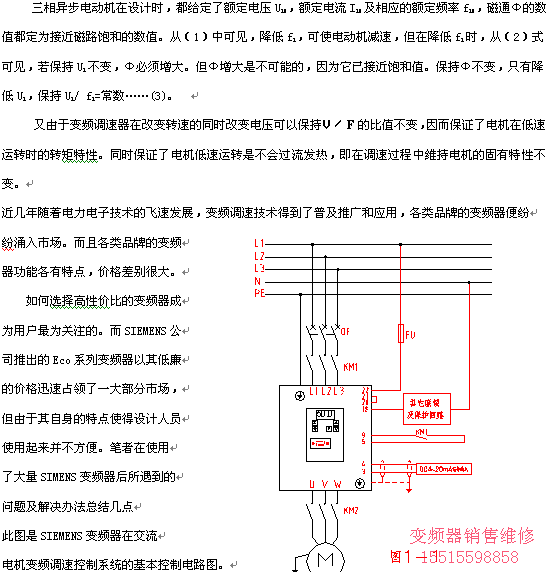

眾所周知，變頻器的故障保護輸出對系統的安全工作起著至關重要的作用。尤其使用在鍋爐系統中引風機及鼓風機的變頻調速控制中，如果引風機變頻器出現保護或故障，停止輸出，如果不及時切斷鼓風機，將導致爐膛內正壓燃燒，會導致嚴重后果。雖然SIEMENS變頻器提供了RL1和RL2兩組保護輸出，而且輸出功能可編程，但是由于斷電時RL1 的常開和常閉上電后變成常閉和常開，RL2斷電時常開點上電后變?yōu)槌ｉ]，這樣給設計帶來很大的困難，甚至有的人無法使用此功能。解決此問題的辦法是（照上圖）將RL1和RL2串聯起來，然后將P061參數設為“6”，將P062參數設為“1”，此問題可迎刃而解。
2、如何解決SIEMENS變頻器上電以后不啟動？
筆者在使用一款SIEMENS MDV 75KW變頻器作引風機變頻控制時，出現這一問題：所有控制回路都沒問題，而且變頻器的參數設置也正確。但是變頻器上電以后就是不運轉，一直處在“STOP”狀態。后經反復檢查，發現問題出現在端子“5”和“9”之間，原來它不象其它品牌變頻器那樣只要運轉端子閉合，變頻器上電后就正常運轉，而是變頻器上電后要檢測到端子“5”、“9”間的變化的信號，即由“OFF”到“ON”一個脈沖信號，找到問題，解決起來就比較簡單，只需將KM1的一般常開輔助觸點變?yōu)閹想娧訒r(shí)的輔助觸點，延時幾秒鐘即可解決問題。(歡迎來電咨詢 河南廣潤自動化設備有限公司 網址：www.gzmonita.cn 手機：15515598858 )
3、如何解決外部信號控制失效的問題
一般情況下，外部信號控制變頻器頻率時失效，不外乎有以下幾種情況：信號模式不正確；端子接線錯誤；參數設置不正確或外部信號自身有問題，但是如果這些都正確，那還能是什么問題呢？
筆者在使用一款SIEMENS變頻器控制爐排電機時，就出現了這一問題，以上所有情況都不存在，但外部信號就是不起作用，啟動后，變頻器從比較低頻率上升到50Hz后，就不在變頻。經檢查發現，端子3和4之間的電阻值為無窮大，而其他變頻器該端子之間的電阻值為400多歐姆，看起來可能是該端子之間的電阻被燒壞，而造成輸入開路，于是便在此端子之間并聯420歐姆的電阻，結果，問題解決了。
雖然變頻技術日趨成熟，但在使用過程中由于對各種變頻器的功能的不完全掌握總會出現各種各樣的一些問題。如果這些問題沒有豐富的經驗，就無法去判斷和解決，如果找專家處理或找廠家維修，會浪費時間，消耗費用，所以只有熟悉它的性能，使用起來才能得心應手。
