三極管開關電路作為功率管的控制應用廣泛。這里對一個實用開關電路中的各元器件作用作具體分析。

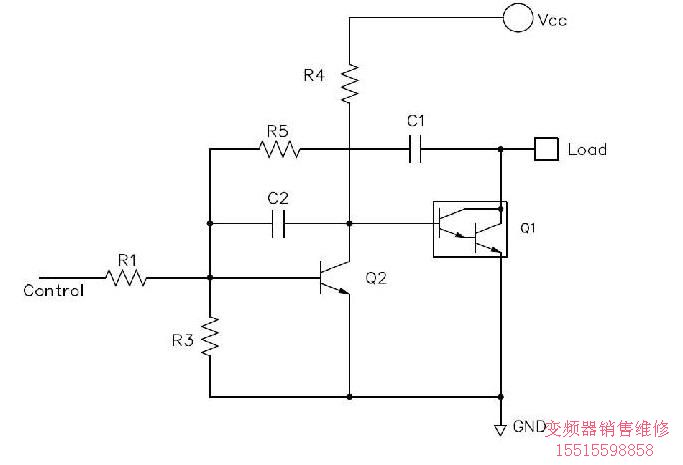

三極管開關控制電路

       上圖是一個小功率三極管控制大功率三極管（達林頓管）開關電路。

       控制信號通過控制小功率三極管的開關來控制大功率管Q1的開關。

原理分析

       三極管開關電路的基本原理就是控制三極管工作在截止區(qū)和飽和區(qū)工作。電路設計原則等不作贅述，一般的三極管電路參考書籍有介紹。在這里也只討論圖中這些阻容元器件的作用，不討論其取值計算（因為取值計算需要選定三極管，而且頗為簡單）。

       圖中R1作用是Q2的基極限流；R3作用是泄放掉關斷狀態(tài)時基極電荷，讓Q2在低電平時保持截止狀態(tài)；R4作用是Q2的集電極限流以及Q1的基極限流；電容C2是加速電容，加速Q(mào)2的開關速度，降低Q2管耗，從而延長Q2壽命；R5和C1是作為輸出反饋給Q2的基極，作用同樣為加速Q(mào)2的開關速度，延長Q2的壽命以及電路整體的性能，此為正反饋。

       下面主要解釋下C2的作用，其余的元器件作用，相信有一定三極管電路基礎的都能理解。

讓我們來看看C2是如何“加速”的
