變頻器電路圖－電源電路
變頻器電路－電源電路1
變頻器的電源電路主要有三種：
（１）串聯穩壓電源；
（２）分立元件開關電源；
（３）集成電路開關電源；
第一種串聯穩壓電源是將220V或380V交流電壓通過變壓器變成各種所需的低壓交流電，通過整流，濾波，穩壓后輸出穩定的直流電源。早期的變頻器有些是用這種電源，現在已經很少使用了，比如赫力，森蘭。下面主要介紹開關電源。
分立元件開關電源
１．臺安N2-2P5開關電源電路
這個開關電源提供了4路電壓：+12V，+15V，兩路+5V。
2．安川G5A4015開關電源電路

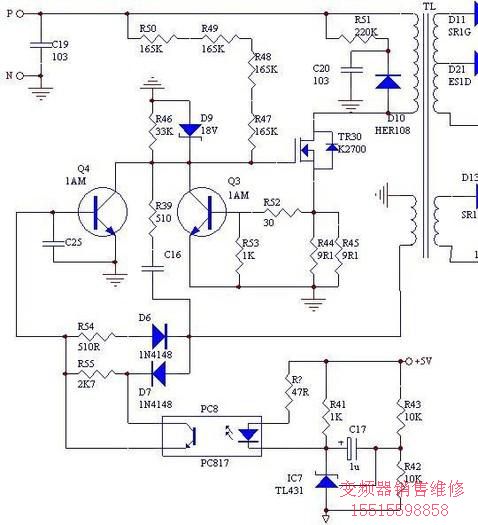

T1是高頻變壓器，Q1是開關管，R22，R24-R27是啟動電阻，給開關管提供啟動電壓，開關管導通，反饋繞組產生的反饋電壓經過R14，C7，D14到開關管，光耦PS2和Q2，D2，R4構成穩壓電路。
R28，D16，C13是開關管截止時反向電壓吸收電路，保護開關管。
開關管QM5HL-24可以用2SD2579替代。
這個開關電源提供了11路電壓和一路欠壓檢測信號：上橋供電電壓3路，下橋供電電壓一路，+5V，+15V，-15V，+12V，+20V，兩路24V。河南廣潤自動化設備有限公司 專業銷售維修變頻器、鄭州直流調速器維修、鄭州軟啟動器維修、鄭州PLC（可編程序控制器）、 維修電話：0371- 56700815 15515598858 網址：http://www.gzmonita.cn
