LOGO!掉電延時自動關機電路
發布時間：2019-08-05 10:07:56來源：
LOGO!掉電延時自動關機電路

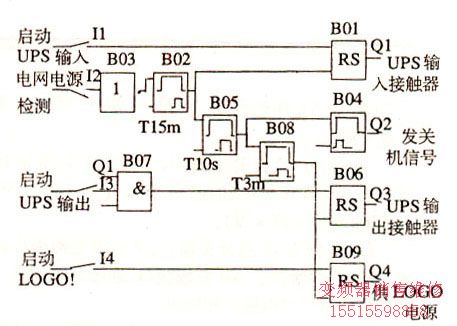

某廠ERP用小型機要求24小時開機．且中夜班無人值守，但系統關機時須按規定步驟退出后關機．如在夜晚突然斷電，UPS容量有限，難于長時間維持下去．顯然對UPS及系統都是不利的。設置延時及關機電路很有必要。但用時間繼電器可靠性差。而用LOGO!則很容易實現. 圖為具體電路，
