IGBT和續流二極管的功率模塊單元圖
發布時間：2019-08-05 10:08:49來源：
IGBT和續流二極管的功率模塊單元圖

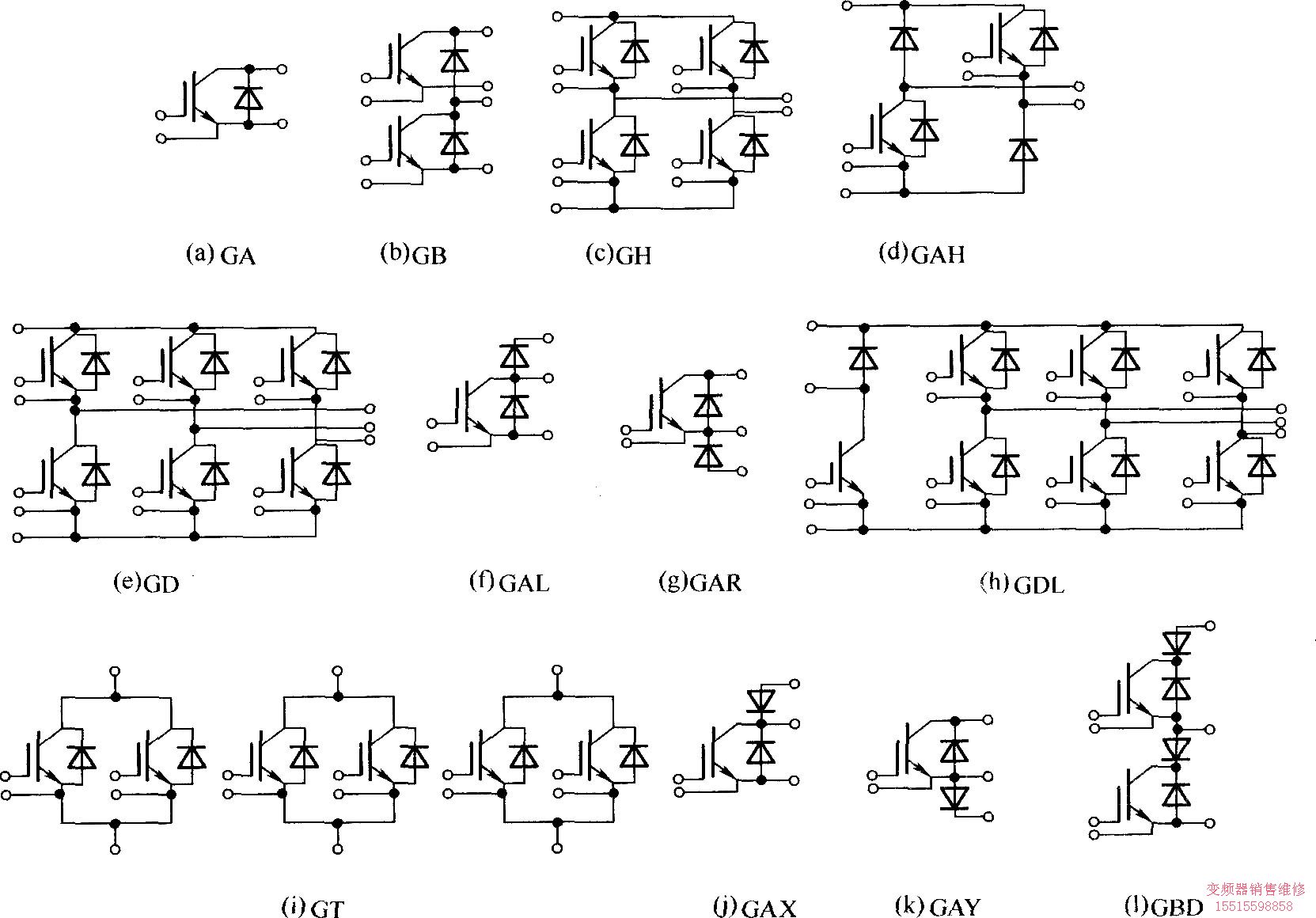

IGBT和續流二極管的功率模塊單元圖
(a)所示為單開關模塊;
(b)所示為兩單元(半橋)模塊;
(c)所示為H橋(單相橋)模塊;
(d)所示為不對稱H橋模塊;
(e)所示為三相橋(六單元或逆變橋)模塊;
(f)所示為斬波模塊;
(g)所示為斬波模塊;
(h)所示為三相橋GD加斬波GAL(制動斬波電路)模塊;
(i)所示為三單元模 塊，由3組開關組成;
(j)所示為單開關加集電極端串聯二極管(反向阻斷開關)模塊;
(k)所示為單開關加發射極端串聯二極管(反向阻斷開關)模塊;
(i)所示為兩單元模塊，帶串聯二極管(反向阻斷開關)。
