易能變頻器EN700智能型變頻器
- 易能變頻器EN700智能型變頻器EN700智能型變頻器
產品描述
易能EN700系列變頻器是全新一代的電機驅動器，在經典磁通矢量控制的基礎上創新了智能化，能精準測量與計算電機各項指
產品詳細
易能變頻器EN700智能型變頻器
EN700智能型變頻器產品描述
易能EN700系列變頻器是全新一代的電機驅動器，在經典磁通矢量控制的基礎上創新了智能化，能精準測量與計算電機各項指標參數、監控和補償機械損耗與電機溫度等，極快的處理速度和強大的運算功能實現高效而又復雜的傳動控制，能滿足各種高端裝備的驅動要求。
?

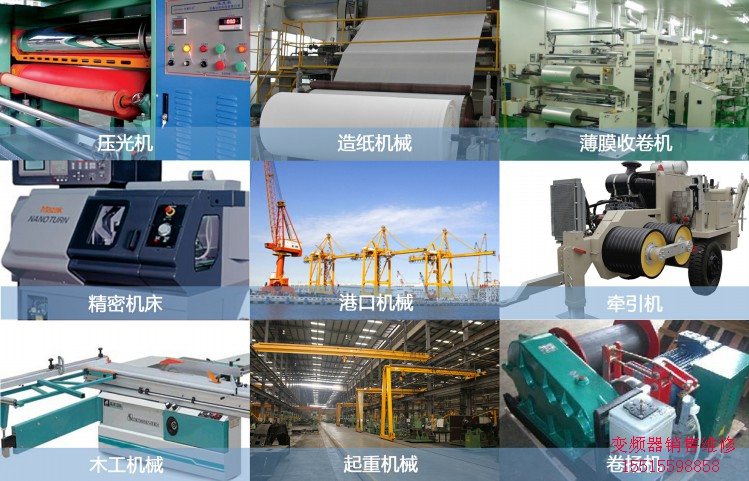

應用范圍
靈活易用 便捷務實
|
項目 |
規格 |
||
|
輸入 |
額定電壓、頻率 |
AC 三相 380V～ 440V， 50/60Hz |
|
|
電壓允許波動范圍 |
-15% ～ 10% |
||
|
頻率允許波動范圍 |
± 5% |
||
|
過載能力 |
150% 額定電流 60S |
||
|
載波頻率 |
1KHz ～10KHz（默認 6K） |
1KHz ～ 8KHz（默認 4K） |
|
|
比較高輸出電壓 |
三相 380V～ 440V（對應輸入電壓） |
||
|
比較高輸出頻率 |
245 ～ 400Hz（注：視不同控制模式而異） |
||
通用規格
|
性能 |
SVC 控制模式 |
? VC 控制模式 |
V/F 控制模式 |
||
|
控 制 性 能 |
控制方式 |
混合型矢量控制方式 |
頻率 /電壓控制方式 |
||
|
無速度傳感器高速的速度與轉矩控制 |
帶速度傳感器高速、高精度的速度與轉矩控制 |
||||
|
比較大轉速 |
相當于 245Hz |
相當于 245Hz |
400Hz |
||
|
載波頻率 |
1.0 ～ 10.0kHz(載波頻率大于默認值時變頻器需要降額使用 ) |
||||
|
過負載能力 |
150% 額定電流 1分鐘 |
||||
|
速度控制范圍 |
1:100( 通用電機 ) |
1:1000( 專用電機 ) |
約 1: 50 |
||
|
速度 /頻率精度 |
數字輸入 (-10 ℃～40℃ ) |
± 0.5% |
± 0.01% |
± 0.01%(頻率精度 ) |
|
|
模擬輸入 (25 ℃±10℃ ) |
± 0.5% |
± 0.2% |
± 0.2%(頻率精度 ) |
||
|
速度控制方式 |
魯棒控制 |
魯棒控制 |
無 |
||
|
速度控制響應 |
200rad/s(-3dB) |
400rad/s(-3dB) |
無 |
||
|
轉矩控制精度 |
＜± 8%(通用電機 ) |
＜± 3%(專用電機 ) |
無 |
||
|
轉矩控制響應 |
2krad/s(-3dB) |
2krad/s(-3dB) |
無 |
||
|
恒功率范圍 |
1:4 |
無 |
|||
|
零速度控制 |
不能 |
可以 |
無 |
||
|
啟動轉矩 |
大于 150% |
大于 150% |
? | ||
|
轉矩限制 |
可在正轉驅動、正轉再生、反轉驅動、反轉再生四象限內設定，設定范圍： 0～ 150%（可因驅動組合中的電動機不同允許設定至 200%）。 |
可在驅動、再生側設定，設定范圍：0～ 150% |
|||
|
主要 控制 功能 |
轉矩控制、速度控制 /轉矩控制切換運行、默認的轉速跟蹤快速啟動功能、高效率運行、禁止反轉模式選擇、防止再生失速功能、直流制動、能耗制動、靜止與旋轉自學習、轉矩提升、抑制不穩定功能、帶參數備份功能的拆卸式端子排、下垂控制、機械損耗補償設定、加減速時的速度偏差限制、多段速程序運行、停止方式、內置 PID功能、點動運行、跳越功能、接點加減速功能、冷卻風扇 ON/OFF功能、故障重試、定時控制、 S曲線加減速、加減速時間切換、速度 /頻率保持功能、第 2電機切換運行、過轉矩檢測輸出、 2線與 3線制順控、正反轉切換、預勵磁、轉矩 /轉速到達檢測輸出、 FCL過流故障回避、 MODBUS通訊等。 |
||||
|
主要保護功能 |
輸入輸出缺相保護、電動機與變頻器過熱保護、電容過溫保護、電動機與變頻器過載保護、 IGBT模塊異常、過流保護、過電壓保護、欠電壓保護、選配件異常保護、外部故障保護、過速度與過轉矩保護、通訊異常、速度控制出錯、速度檢測器異常、主接觸器斷開保護。 |
||||
|
操作鍵盤 |
LCD 顯示 |
參數拷貝：可通過操作面板實現參數的快速復制 按鍵鎖定：實現對按鍵的部分或者全部鎖定 |
|||
|
環 境 |
使用場所 |
室內垂直安裝，不受陽光直曬，無可見粉塵、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等 |
|||
|
海拔高度 |
低于 1000米。（高于 1000米時需降額使用，每增加 1000米高度輸出電流約降低額定電流的10%） |
||||
|
環境溫度 |
-10 ℃～ +40℃。環境溫度在 40℃～ 50℃時，需降額使用。 |
||||
|
環境濕度 |
小于 95%RH，無水珠凝結 |
||||
|
振動 |
小于 5.9米 /秒² (0.6g) |
||||
|
存儲溫度 |
-40 ℃～ +70℃ |
||||
|
結 構 |
防護等級 |
IP20 |
|||
|
冷卻方式 |
強制風冷 |
||||
|
安裝方式 |
壁掛式 |
||||
