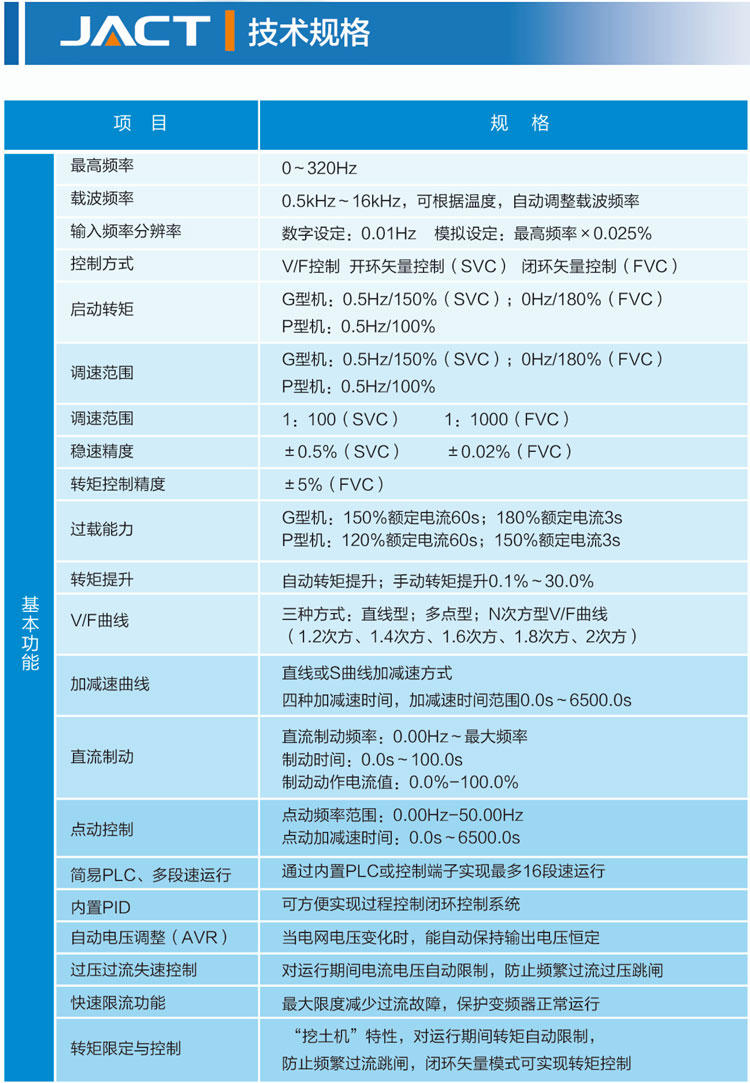

基本

功能

比較高頻率

0~320Hz

載波頻率

0.5kHz~16kHz

可根據溫度，自動調整載波頻率

輸入頻率分辨率

數字設定：0.01Hz

模擬設定：比較高頻率×0.025%

控制方式

V/F控制

開環矢量控制（SVC）

閉環矢量控制（FVC）

啟動轉矩

G型機：0.5Hz/150%（SVC）；0Hz/180%（FVC）

P型機：0.5Hz/100%

調速范圍

1：100 （SVC）

1：1000 （FVC）

穩速精度

±0.5%（SVC）

±0.02%（FVC）

轉矩控制精度

±5%（FVC）

過載能力

G型機：150%額定電流60s；180%額定電流3s

P型機：120%額定電流60s；150%額定電流3s

轉矩提升

自動轉矩提升；手動轉矩提升0.1%~30.0%

V/F曲線

三種方式：直線型；多點型；N次方型V/F曲線

（1.2次方、1.4次方、1.6次方、1.8次方、2次方）

加減速曲線

直線或S曲線加減速方式

四種加減速時間，加減速時間范圍0.0s~6500.0s

直流制動

直流制動頻率：0.00Hz~比較大頻率

制動時間：0.0s~100.0s

制動動作電流值：0.0%~100.0%

點動控制

點動頻率范圍：0.00Hz~50.00Hz

點動加減速時間：0.0s~6500.0s

簡易PLC、多段速運行

通過內置PLC或控制端子實現比較多16段速運行

內置PID

可方便實現過程控制閉環控制系統

自動電壓調整（AVR）

當電網電壓變化時，能自動保持輸出電壓恒定

過壓過流失速控制

對運行期間電流電壓自動限制，防止頻繁過流過壓跳閘

快速限流功能

比較大限度減少過流故障，保護變頻器正常運行

轉矩限定與控制

“挖土機”特性，對運行期間轉矩自動限制， 防止頻繁過流跳閘；閉環矢量模式可實現轉矩控制

個

性

化

功

能

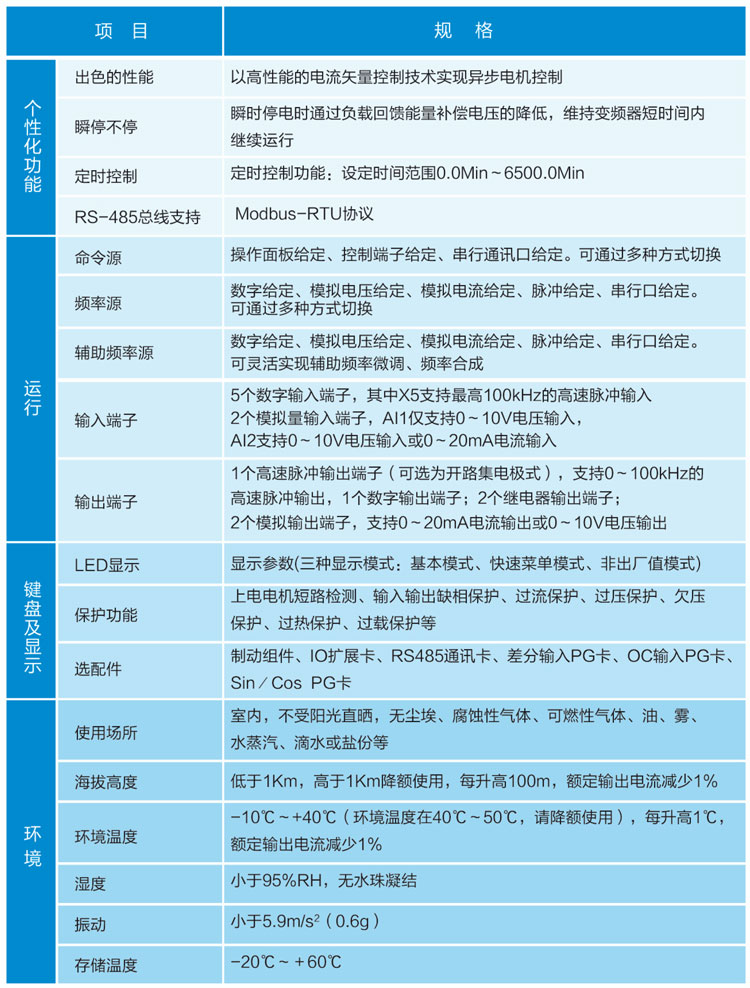

出色的性能

以高性能的電流矢量控制技術實現異步電機控制

瞬停不停

瞬時停電時通過負載回饋能量補償電壓的降低，維持變頻器短時間內繼續運行

定時控制

定時控制功能：設定時間范圍0.0Min~6500.0Min

RS-485總線支持

Modbus-RTU協議

運

行

命令源

操作面板給定、控制端子給定、串行通訊口給定。 可通過多種方式切換

頻率源

數字給定、模擬電壓給定、模擬電流給定、 脈沖給定、串行口給定。可通過多種方式切換

輔助頻率源

數字給定、模擬電壓給定、模擬電流給定、 脈沖給定、串行口給定。可靈活實現輔助頻率微調、頻率合成

輸入端子

5個數字輸入端子，其中X5支持比較高100kHz的高速脈沖輸入

2個模擬量輸入端子，AI1僅支持0~10V電壓輸入， AI2支持

0~10V電壓輸入或0~20mA電流輸入

輸出端子

1個高速脈沖輸出端子（可選為開路集電極式），支持0~100kHz的高速脈沖輸出

1個數字輸出端子

2個繼電器輸出端子（出廠默認為1個，另外1個選配）

2個模擬輸出端子，支持0~20mA電流輸出或0~10V電壓輸出

鍵

盤

及

顯

示

LED顯示

顯示參數（三種顯示模式：基本模式、快速菜單模式、非出廠值模式）

保護功能

上電電機短路檢測、輸入輸出缺相保護、過流保護、過壓保護、欠壓保護、過熱保護、過載保護等

選配件

制動組件、IO擴展卡、RS485通訊卡、差分輸入PG卡、OC輸入PG卡、sin/cos PG卡

環境

使用場所

室內，不受陽光直曬，無塵埃、腐蝕性氣體、可燃性氣體、油、霧、水蒸汽、滴水或鹽份等

海拔高度

低于1000m，高于1000m降額使用，每升高100m，額定輸出電流減少1%

環境溫度

-10℃~+40℃（環境溫度在40℃~50℃，請降額使用），每升高1℃，額定輸出電流減少1%

濕度

小于95%RH，無水珠凝結

振動

小于5.9m/s²（0.6g）

存儲溫度

-20℃~+60℃
