前言

      隨著市場經濟的飛速發展，汽車，儀器儀表、無線電，國防及航空航天工業等尖端技術領域?qū)т摰钠贩N、規格，性能和質量不斷提出更高的要求，在帶鋼生產上冷軋較熱軋更能滿足各行各業發展的需要。當生產厚度減小到一定尺寸的薄帶鋼時，大多數都采用冷軋方式。現代帶鋼生產，大多是熱軋后又進行冷軋，為提高帶鋼表面質量、改善力學性能和獲得精確的尺寸偏差提供了保證。
      寶鋼五冷軋帶鋼工程是寶鋼“十一五”規劃中的重大工程項目， 也是國內乃至國際單體規模比較大的冶金工程項目之一。一期主要建設內容包括熱軋鋼卷運輸機組、連續常化酸洗機組 （APL） 、 酸洗軋機聯合機組 （PL-TCM） 、 1#2#單機架軋機機組 （RCM1/RCM2） 、冷卷準備機組（CPL） 、連續退火機組(CAL)、1#2#連續熱鍍鋅機組（1#2#CGL） 、4#硅鋼連續退火涂層機組（4#SACL） 、熱鍍鋅重卷機組（RCL） 、冷軋重卷機組、無取向硅鋼精整機組（RTL） 、取向硅鋼精整機組、1#2#取向硅鋼脫碳退火機組（DCL） 、高溫罩式退火爐（BAF） 、高溫環形罩式退火爐（RAF） 、熱拉伸平整機組（FCL） 。二期預留3#單機架軋機機組（RCM3） 、3#取向硅鋼脫碳退火機組、熱拉伸平整機組等多條機組。
    魏德米勒作為一個全球電氣聯接技術產品領域的領先制造商，憑借其卓越的功能性、方便性、可靠性及安全性，15 年來始終不移的服務于中國廣大客戶，得到客戶的廣泛認可。在此工程中，為該項目提供了全面的電聯接解決方案及優質產品，包括從端子、接線盒（包括防爆接線盒） 、重載接插件到繼電器、電源、模擬信號隔離器、電涌保護器再到工業以太網產品的各類優質電氣聯接產品。

      一、項目設計負責及魏德米勒產品

      寶鋼五冷軋帶鋼工程項目工廠設計由中冶南方工程技術有限公司（WISDRI）和上海寶鋼工程技術有限公司（BSEE）負責完成，其中中方負責的系統設計及設備成套主要由中冶南方、寶菱電氣、寶信等公司提供。該工程是匯聚了國內冶金行業專家們智慧和寶貴經驗的巨制，集中體現了中國冶金自動化和設備系統制造的較高水平。
      魏德米勒產品可靠安全的產品品質， 使其滿足不同機組， 不同應用場合的使用要求。在連續常化酸洗機組、酸洗軋機聯合機組中，根據工況特點，要求采用的產品具有良好的抗腐蝕性；連續退火機組、取向硅鋼脫碳退火機組、高溫罩式退火爐和高溫環形爐，則需要充分考慮產品使用在高溫環境中的穩定性……特別是 PROFIBUS 總線技術和工業網絡技術在冶金行業中的發展和應用，魏德米勒以太網交換機以其適用于苛刻的工業環境的更寬操作溫度，同時秉承魏德米勒一貫的高質量標準，給用戶比較安全保證。



      二、魏德米勒以太網產品的特性及應用

      工業以太網已逐漸成為工業網絡的主流技術，以太網技術具有很好的通用性，保證系統間可互相兼容；辦公室設備可直接訪問生產數據，而無需進行網絡轉換；以太網技術發展到今天已具有更高的速度、更寬的帶寬，可以實現更多的新功能；利用以太網的TCP/IP 協議，可以實現設備的遠程調試和維護。工業以太網技術給系統設計者和操作人員帶來很高的附加值，由于標準的通用性，比較終用戶可以很容易的將現有設備與網絡進行整合。
       對于在工業場合建立一個可靠的網絡，會面臨很多挑戰，特別是線纜的聯接。經過調查，大約 80％的網絡故障是由于各種聯接問題造成的，如：插頭松脫、接觸不良、潮濕、斷線、EMC 干擾等。魏德米勒以太網產品符合“在開發式自動化工廠”時代的客戶要求，產品面向網絡基礎架構，為客戶提供品質可靠的各種連接產品。交換機是工業以太網基礎架構的核心，魏德米勒擁有獨有的以太網快速光纖環網專利技術。滿足冶金工業生產中高速、實時性、大數據量處理，以及冗余備份、快速恢復的應用要求。以下列舉了具有網絡管理功能的魏德米勒管理型交換機的主要特征。

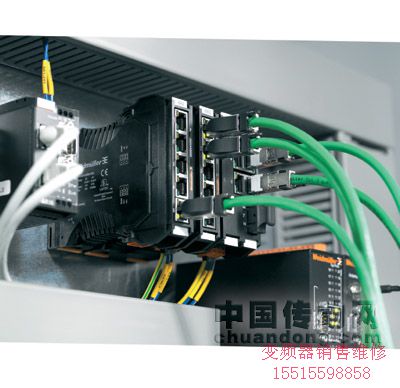

      魏德米勒 IE SWxx-M 工業以太網管理型交換機的產品特征：
z  10BaseT，100BaseTX
z  RJ45 接口/每段長度 100m
z  溫度范圍：－40℃到＋75℃
z  鋁制外殼/TS35 導軌安裝或強面安裝
z  IEEE802.3x；IEEE802.3；IEEE802.3u
z  CE，UL508認證
z  冗余供電（10…36VDC，8…24VDC）
z  半雙工/全雙工
z  LED指示：電源，速率，溫度監測，連接建立/工作
z  自適應和流量控制
z  自動交叉
z  廣播風暴控制
z  通過終端程序或網絡瀏覽器設置
z  速率自適應或固定速率，單雙工方式可選，流量控制
z  端口干路，實現高速骨干網和鏈路故障轉移功能
z  支持服務質量（QoS）802.1p
z  支持虛擬局域網 802.1q
z  可設置的故障繼電器
z  SNMP協議管理
z  端口鏡像
z  IGMP偵聽
z  生成樹 IEEE802.1s，快速生成樹 IEEE802.1w

      而且還具有適用于工業場合的特性：
z  堅固的金屬外殼，很好的 EMC 性能和高品質的外觀。
z  2 個可選的光纖接口，用于強電磁干擾環境下的長距離傳輸。
z  全部產品寬度一致，便于設備擴展。
z  插拔式電源接頭，有冗余供電接頭可選
z  MTBF時間>60 年

      由 1 臺 IE SW14/2SC-M做主站，兩臺 IE SW8-M 及4 個光電轉換器做從站構建的光纖環網結構。這種環網結構被稱為 RapidRing™技術的快環，工程師們可以簡單有效地實現環網冗余，可以防止由于單根線路故障而導致的錯誤。使用時首先選定一個交換機設為主機，網絡中其他交換機設為輔機。只用端口 1 和 2 來組環，一個交換機的端口 1 連到環中下一個交換機的端口2。備用鏈路總是連到主交換機的端口2，這個鏈路可以預先定義，完成后即可使用。另外 RapidRing™技術還支持使用光電轉換器的網絡。

      管理型交換機第一次使用前需要進行組態，可以通過以太網接口組態，也可以通過 RS232 串口組態。操作簡單的交換機組態界面，可對多種功能進行設置，如端口干路 Trunking、虛擬局域網 VLAN、快環 RapidRing™、DHCP 協議（自動分配IP地址）等等。

      針對環網冗余的組態，每臺交換機提供兩項選擇，一種是公共標準協議（即眾所周知的拓補樹協議） ，另一種是魏德米勒專利快環冗余協議。根據默認，組態窗口設定是依照公共協議 RSTP并顯示它的決定性參數來評估每個交換機。若需要選擇快環作為冗余配置，點擊快環控鍵按鈕，選擇快環顯示。于是界面跳轉到一個相應新的屏幕頁。接下來是對 1.“輸入傳輸速率控制組態”傳輸類型限制的設定（包括廣播傳輸、多點傳輸、單位傳輸、目標 LOOKUP  失敗、MAC 控制框架） ；端口及比較大數率的設定。2.“輸出傳輸速率控制組態”端口及比較大數率的設定。百兆交換機的比較大數率原始默認設置是 100Mbps。
