藍海華騰V5-H高性能矢量控制型變頻器
- 特點■ 高性能的開環矢量控制技術；■ 超強的負載能力，在任意加減速時間和任意沖擊負載條件下，變頻 器穩定無跳閘運行；■ 提供獨立的高速脈沖輸入和輸出端口，可實現高速脈沖級聯
產品詳細
特點
■ 高性能的開環矢量控制技術；
■ 超強的負載能力，在任意加減速時間和任意沖擊負載條件下，變頻 器穩定無跳閘運行；
■ 提供獨立的高速脈沖輸入和輸出端口，可實現高速脈沖級聯功能；
■ 精確的速度辨識和轉子磁鏈定向，在0.25Hz負載突變時轉矩也能快速地響應和穩定運行；
■ 高精度的電流檢測和保護，采用高精度的霍爾進行輸出電流的檢測、滿足軟硬件的快速實時控制和保護要求，保證了整機的性能和可靠性。典型行業如印刷包裝、石油化工、紡織、線纜機械、機床設備、食品包裝、電動汽車、洗滌設備、塑料機械、金屬制品設備、離心機及要求開環矢量的應用場合。如長慶油田、遼河油田、勝利油田、奧力通起重機、開山壓縮機、德曼壓縮機、中鐵橋梁、江蘇海獅
技術指標
|
電壓等級 |
型號 |
恒轉矩/重載應用 |
變轉矩/輕載應用 |
||||
|
適配電機 （kW） |
額定輸出 電流（A） |
額定輸入 電流（A） |
適配電機 （kW） |
額定輸出 電流（A） |
額定輸入 電流（A） |
||
|
單/三相200V |
V5-H-2T0.4G |
0.4 |
3 |
3.8 |
- |
- |
- |
|
V5-H-2T0.75G |
0.75 |
5 |
5.5 |
- |
- |
- |
|
|
V5-H-2T1.5G |
1.5 |
7.5 |
8.3 |
- |
- |
- |
|
|
V5-H-2T2.2G |
2.2 |
10 |
12 |
- |
- |
- |
|
|
三相400V |
V5-H-4T0.75G/1.5L |
0.75 |
2.5 |
2.8 |
1.5 |
3.3 |
3.6 |
|
V5-H-4T1.5G/2.2L |
1.5 |
3.8 |
4.2 |
2.2 |
5.0 |
5.5 |
|
|
V5-H-4T2.2G/3.7L |
2.2 |
5.5 |
6.1 |
3.7 |
7.5 |
8.3 |
|
|
V5-H-4T3.7G/5.5L |
3.7 |
9 |
10 |
5.5 |
11 |
12 |
|
|
V5-H-4T5.5G/7.5L |
5.5 |
13 |
15 |
7.5 |
17 |
19 |
|
|
V5-H-4T7.5G/11L |
7.5 |
17 |
19 |
11 |
22 |
25 |
|
|
V5-H-4T11G/15L |
11 |
24 |
26 |
15 |
30 |
33 |
|
|
V5-H-4T15G/18.5L |
15 |
30 |
33 |
18.5 |
37 |
40 |
|
|
V5-H-4T18.5GA*/22LA* |
18.5 |
39 |
43 |
22 |
44 |
50 |
|
|
V5-H-4T22GA/30LA |
22 |
45 |
53 |
30 |
56 |
62 |
|
|
V5-H-4T30GA/37LA |
30 |
60 |
66 |
37 |
72 |
80 |
|
|
V5-H-4T37GA/45LA |
37 |
75 |
83 |
45 |
91 |
100 |
|
|
V5-H-4T45GA/55LA |
45 |
91 |
100 |
55 |
110 |
121 |
|
|
V5-H-4T55GA/75LA |
55 |
112 |
123 |
75 |
142 |
156 |
|
|
V5-H-4T75GA/90LA |
75 |
150 |
165 |
90 |
176 |
194 |
|
|
V5-H-4T90G V5-H-4T110L |
90 |
176 |
160 |
110 |
210 |
196 |
|
|
V5-H-4T110G V5-H-4T132L |
110 |
210 |
196 |
132 |
253 |
232 |
|
|
V5-H-4T132G V5-H-4T160L |
132 |
253 |
232 |
160 |
304 |
282 |
|
|
V5-H-4T160G V5-H-4T185L |
160 |
304 |
282 |
185 |
350 |
326 |
|
|
V5-H-4T185G V5-H-4T200L |
185 |
350 |
326 |
200 |
380 |
352 |
|
|
V5-H-4T200G V5-H-4T220L |
200 |
380 |
352 |
220 |
426 |
385 |
|
|
V5-H-4T220G V5-H-4T250L |
220 |
426 |
385 |
250 |
470 |
437 |
|
|
V5-H-4T250G V5-H-4T280L |
250 |
470 |
437 |
280 |
520 |
491 |
|
|
V5-H-4T280G V5-H-4T315L |
280 |
520 |
491 |
315 |
600 |
580 |
|
|
V5-H-4T315G V5-H-4T355L |
315 |
600 |
580 |
355 |
650 |
624 |
|
|
V5-H-4T355G V5-H-4T400L |
355 |
650 |
624 |
400 |
690 |
670 |
|
|
V5-H-4T400G V5-H-4T450L |
400 |
690 |
670 |
450 |
775 |
755 |
|
|
V5-H-4T450G V5-H-4T500L |
450 |
775 |
755 |
500 |
860 |
840 |
|
|
V5-H-4T500G V5-H-4T560L |
500 |
860 |
840 |
450 |
950 |
920 |
|
|
控制方式 |
開環矢量控制； |
|
功率范圍 |
0.75kW～560 kW |
|
輸入電壓、頻率 |
3AC380V～480V；50Hz/60Hz |
|
輸出電壓 |
3AC0～額定輸入電壓 |
|
輸出頻率 |
低頻運行模式：0.0～300.0Hz 高頻運行模式：0.0～3200.0Hz（?H3專用機型） |
|
數字輸入輸出 |
標配多功能輸入端子，可擴展 標配開路集電極輸出，可擴展 |
|
模擬輸入輸出 |
輸入：AI1 0～20 mA，輸入阻抗500Ω，比較大輸入電流30mA AI2 0～10V，輸入阻抗20kΩ，比較大輸入電壓15V，分辨率為12位（0.025%） AI3 ?10V～10V，輸入阻抗20kΩ比較大輸入電壓±15V，分辨率為12位（0.025%） 輸出：AO1 0～20 mA，輸出允許阻抗200～500Ω AO2 0～10V，輸出允許阻抗≥10kΩ，分辨率為10位（0.1%） |
|
脈沖輸入輸出 |
脈沖輸入：0.1Hz～50kHz；電壓范圍：24V±20% 脈沖輸出：0～50kHz；電壓范圍：24V±20% |
|
通訊協議 |
雙485通訊接口支持Modbus協議（RTU）, 標準操作面板可實現遠程控制盒功能，比較遠500米 |
|
制動單元 |
15kW及以下功率段機型標準內置； 18.5kW～75kW功率段內置可選； 90kW及以上功率段需外置 |
|
外部接口 |
DC24V電源，比較大輸出電流100 mA |
|
直流電抗器 |
90kW及以上功率段機型標配外置直流電抗器 |
|
安裝方式 |
壁掛式安裝 |
|
防護等級 |
IP20 |

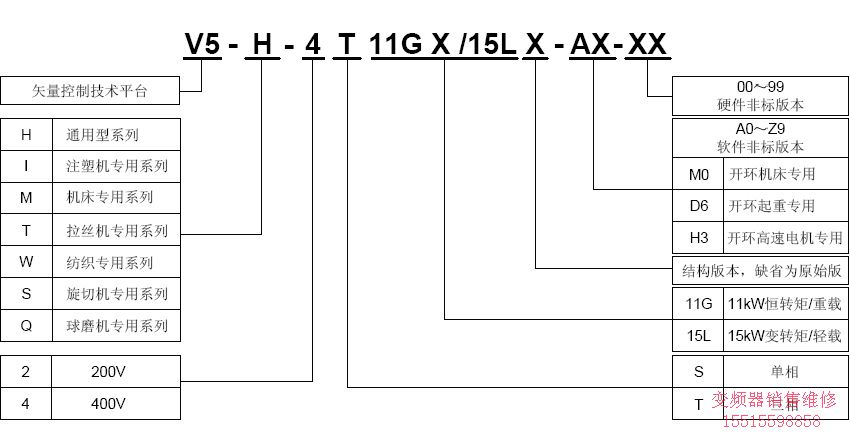

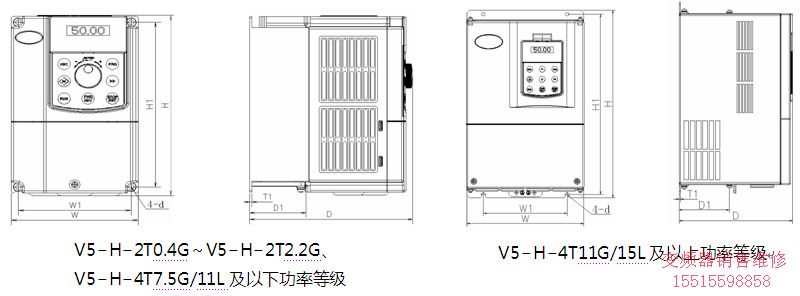

安裝尺寸
|
電壓 等級 |
變頻器型號 |
外形和安裝尺寸 |
大概 重量 （kg） |
|||||||
|
W |
H |
D |
W1 |
H1 |
D1 |
T1 |
安裝孔d |
|||
|
200V |
V5-H-2T0.4G |
118 |
190 |
155 |
105 |
173 |
40.8 |
3 |
5.5 |
1.5 |
|
V5-H-2T0.75G |
175 |
60.5 |
4 |
2.2 |
||||||
|
V5-H-2T1.5G |
155 |
40.8 |
3 |
1.5 |
||||||
|
V5-H-2T2.2G |
175 |
60.5 |
4 |
2.2 |
||||||
|
400V |
V5-H-4T0.75G/1.5L |
118 |
190 |
155 |
105 |
173 |
40.8 |
3 |
5.5 |
1.5 |
|
V5-H-4T1.5G/2.2L |
118 |
190 |
175 |
105 |
173 |
60.5 |
4 |
5.5 |
2.6 |
|
|
V5-H-4T2.2G/3.7L |
- | - | - | - | - | - | - | - | ||
|
V5-H-4T3.7G/5.5L |
- | - | - | - | - | - | - | - | ||
|
V5-H-4T5.5G/7.5L |
155 |
249 |
185 |
136 |
232 |
69 |
8 |
5.5 |
3 |
|
|
V5-H-4T7.5G/11L |
||||||||||
|
V5-H-4T11G/15L |
210 |
337 |
200 |
150 |
324 |
107.5 |
2.5 |
7 |
8.5 |
|
|
V5-H-4T15G/18.5L |
||||||||||
|
V5-H-4T18.5GA*/22LA* |
285 |
440 |
220 |
200 |
425 |
107.5 |
2.5 |
7 |
17 |
|
|
V5-H-4T22GA/30LA |
- | - | - | - | - | - | - | - | ||
|
V5-H-4T30GA/37LA |
- | - | - | - | - | - | - | - | ||
|
V5-H-4T37GA/45LA |
315 |
575 |
227 |
220 |
553 |
123.5 |
2.5 |
10 |
25 |
|
|
V5-H-4T45GA/55LA |
||||||||||
|
V5-H-4T55GA/75LA |
400 |
615 |
265 |
270 |
590 |
123.5 |
3.0 |
10 |
35 |
|
|
V5-H-4T75GA/90LA |
||||||||||
|
V5-H-4T90G，V5-H-4T110L |
465 |
745 |
325 |
343 |
715 |
156 |
3.0 |
12 |
55 |
|
|
V5-H-4T110G，V5-H-4T132L |
||||||||||
|
V5-H-4T132G，V5-H-4T160L |
540 |
890 |
385 |
370 |
855 |
205.5 |
4.0 |
14 |
85 |
|
|
V5-H-4T160G，V5-H-4T185L |
||||||||||
|
V5-H-4T185G，V5-H-4T200L |
||||||||||
|
V5-H-4T200G，V5-H-4T220L |
||||||||||
|
V5-H-4T220G，V5-H-4T250L |
700 |
1010 |
385 |
520 |
977 |
210 |
4.0 |
14 |
125 |
|
|
V5-H-4T250G，V5-H-4T280L |
- | - | - | - | - | - | - | - | ||
|
V5-H-4T280G，V5-H-4T315L |
- | - | - | - | - | - | - | - | ||
|
V5-H-4T315G，V5-H-4T355L |
810 |
1358 |
425 |
520 |
1300 |
210 |
4.0 |
14 |
215 |
|
|
V5-H-4T355G，V5-H-4T400L |
||||||||||
|
V5-H-4T400G，V5-H-4T450L |
810 |
1358 |
425 |
520 |
1300 |
210 |
4.0 |
14 |
215 |
|
