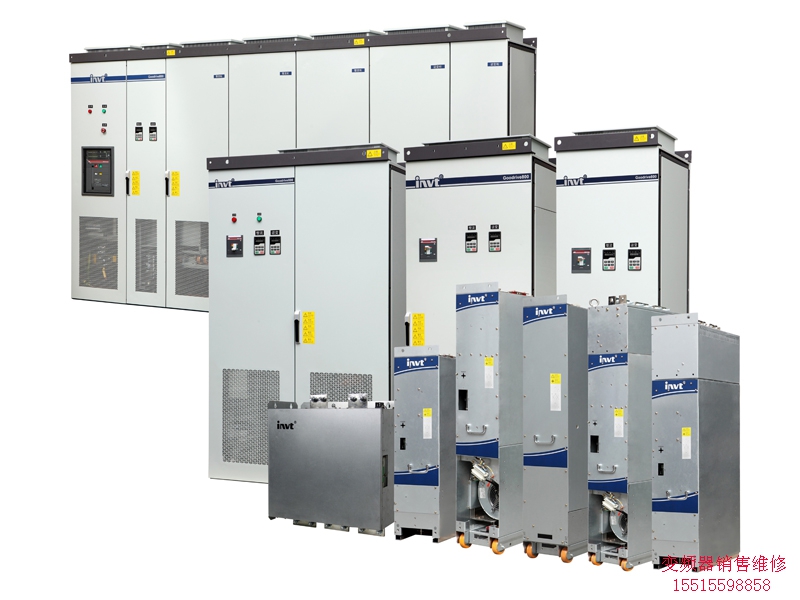

Goodrive800系列工程傳動產品按照重載工況設計，面向高過載能力、高可靠性、持續作用的應用場合，如冶金、港機、起重、岸電、石油、石化、市政、化工、電力、建材、礦業、船舶、造紙、測功機、EPS等行業。

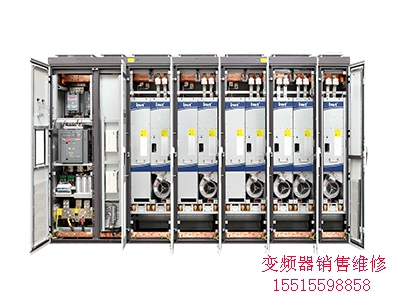

● 模塊化設計，結構緊湊而完整


模塊化設計，方便成柜，易于維護，結構緊湊，節省空間；


控制單元與功率單元采用光纖通訊，電氣隔離，EMC性能強，提升產品可靠性，長距離通訊，利于控制單元與主傳動回路的分布式安裝；


LCL PWM濾波單元，有效降低網側諧波；

● 用戶界面友好，接口豐富

友好的用戶界面，方便用戶測試與運行；

豐富的I/O接口，標準I/O能夠滿足大部分用戶需求；

多種通訊方式，可與多種現場總線連接；

● 功能豐富，滿足多種應用場合需求

寬范圍的功率等級：380V:4KW-9.6MW,500V:4KW-9.6MW,660V:22KW-12MW；

安全功能：提供STO（安全轉矩截止）、SS1（安全停車1）、SLS（安全限速）和SBC（安全抱閘）安全功能保護；

熔斷保護：有效隔離故障單元避免故障擴大到整個系統；

電機溫度檢測：實時監控電機溫度，保護電機的安全運行，同時優化電機的控制性能；

控制電源支持雙回路供電：控制單元可選擇外部AC 220V電源獨立供電或直流母線供電；

安規及EMC：產品通過國際權威認證機構TUV SUD的CE認證測試。

產品型號		Goodrive800-26系列	Goodrive800-11系列	Goodrive800-51系列
功能描述		規格指標
功率輸入	額定輸入電壓（V）	AC 3PH 380V(-15%)～440V(+10%)  AC 3PH 380V(-10%)～550V(+10%) AC 3PH 520V(-15%)～690V(+10%)		380V：DC 350V～800V  500V：DC 450V～1000V  660V：DC 570V～1200V
	額定輸入頻率（Hz）	50Hz/60Hz，允許范圍47～63Hz		-
	額定輸入效率(%)	95%以上	97%以上	98%以上
	額定輸入功率因數(%)	98%以上	-	-
	額定輸入電流諧波(%)	<5%	-	-
功率輸出	額定輸出電壓（V）	0～1.15*輸入電壓	0～輸入電壓	0～0.7VDC
	額定輸出頻率（Hz）	0～400Hz
運行控制性能	控制方式	V/F，閉環矢量，開環矢量
	電機類型	異步電機、同步電機
	啟動轉矩	閉環矢量：0Hz/200%；  開環矢量：異步機：0.25Hz/150%；                  同步機：2.5Hz/150%；
	載波頻率	1~8kHz
	調速比	閉環矢量：1:1000；開環矢量：1:100
	速度控制精度	閉環矢量：±0.1%比較高速度；開環矢量：±0.5%比較高速度
	轉矩控制精度	閉環矢量：1%；開環矢量：5%
	轉矩響應時間	閉環矢量：<0.1ms；開環矢量：<20ms
	限流功能	比較大可設至200%額定電流
	功率單元并聯不均流度	不大于5%單元額定電流	-	-
	系統并聯不均流度	不大于5%系統額定電流	-	-
	母線電壓檢測精度	過壓點的±1%
	輸出電流檢測精度	額定電流的±3%
	端子模擬量輸入分辯率	不大于20mV
	端子開關量輸入分辯率	不大于2ms
保護功能	過載保護	150%額定電流60s，180%額定電流10s，200%額定電流1s
	過壓保護	380V：母線800V過壓；500V：母線1000V過壓；660V：母線1200V過壓
	欠壓保護	380V：母線350V欠壓；500V：母線450V欠壓；660V：母線570V欠壓
	故障保護功能	提供30種以上故障保護	單元提供近20種單元故障保護
	安全保護功能	提供STO、SS1、SSL、SBC保護功能	-	-
其它	音頻噪音	<90dB	<75dB	<75dB
	安裝方式	落地安裝	柜內安裝
	運行環境溫度	-10~50℃，40℃以上降額使用
	防護等級	標準機柜IP20以上	標準單元IP00
	安規、EMC性能	滿足CE要求
	冷卻方式	強制風冷
