鄭州易能en600變頻器維修銷售

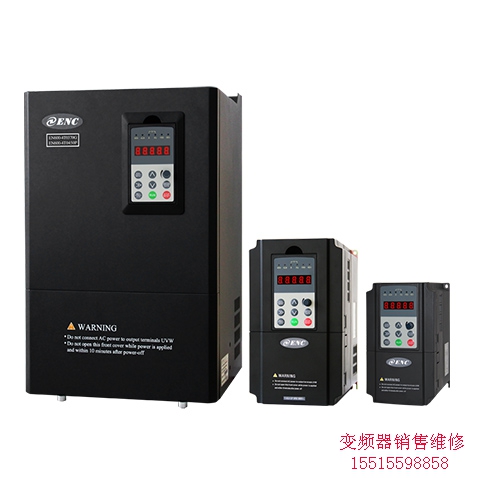

- 鄭州易能en600變頻器維修銷售EN600系列高性能磁通矢量型變頻器
產品描述
采用32位DSP(數字信號處理器）硬件平臺，先進的控制算法，可實現有PG閉環矢量控制，無PG矢量控制，具有速度矢
產品詳細
鄭州易能en600變頻器維修銷售
產品描述
采用32位DSP(數字信號處理器）硬件平臺，先進的控制算法，可實現有PG閉環矢量控制，無PG矢量控制，具有速度矢量和轉矩矢量兩種工作方式，能快速限住沖擊電流，廣泛用于高端制造業。該系列產品控制精度高、速度響應快、低頻特性優越，智能檢測與保護完善，有著廣泛的組網功能和友好的用戶使用習慣，豐富的外圍總線擴展、端子擴展、繼電器擴展、模擬量擴展等。
典型應用
適用于金屬加工、塑料機械、CNC機床、印刷設備、印染行業、造紙、市政工程、供水工程、污水處理等，另外在紡織、制冷、水泥、陶瓷等領域也廣泛使用。
產品特點
控制模式多樣
涵蓋無速度傳感器磁通矢量控制、閉環矢量控制、優化的V/F控制，具有速度控制和轉矩控制兩種方式
性能優越
采用優良的磁通矢量控制算法，控制精度高、速度響應快、低頻特性優越，±0.5%額定同步轉速（無PG矢量控制）；±0.1%額定同步轉速（有PG矢量控制）；±1%額定同步轉速（V/F控制）；結構緊湊、功率密度高、便于安裝、性價比高
功能強大
獨創自學習功能、轉速跟蹤，支持CANOpen、CANLink、Profibus、Modubus、自由協議，支持本地LED單顯、雙顯鍵盤、本地LCD鍵盤、遠程LCD鍵盤
保護齊全
智能保護與檢測，帶輸入/輸出缺相保護功能，輸出相間短路保護，輸出對地保護功能，豐富的外圍擴展功能，實現總線擴展、端子、繼電器、模擬量的擴展。
應用優勢
廣泛用于滿足風機類、恒轉矩類、沖擊類負載
速度波動小滿足各種高精度場合需求，有PG矢量控制 ±0.1% 額定同步轉速，無PG矢量控制±0.3% 額定同步轉速
具有速度控制和轉矩控制兩種模式
轉矩響應快，有PG矢量控制 ≤10mS，無PG矢量控制≤20mS
功能更強大，瞬時掉電不停機功能、轉速追蹤再啟動功能、下垂控制、力矩控制功能等
智能的故障診斷、報警和保護功能，比較大限度保證機器工作的可靠性
鍵盤可上傳下載參數，本機鍵盤和遠控鍵盤均可網線連接。
廣泛應用于各種工業現場
| 項目 | 項目描述 | ||
| 輸入 | 額定電壓、頻率 | 單相220伏級：單相220V，50Hz/60Hz； | |
| 三相380伏級：三相380V，50Hz/60Hz | |||
| 允許電壓波動范圍 | 單相220伏級：200～260V； | ||
| 三相380伏級：320～460V | |||
| 輸出 | 電壓 | 0～380V | |
| 頻率 | 0～600Hz | ||
| 過載能力 | G型：150%額定電流1分鐘； | ||
| P型：120%額定電流1分鐘。 | |||
| 控制性能 | 控制方式 | 無PG矢量控制，有PG矢量控制，開環V/F控制，無PG轉矩控制，有PG轉矩控制 | |
| 速度控制精度 | ±0.5% 額定同步轉速（無PG矢量控制）； | ||
| ±0.1% 額定同步轉速（有PG矢量控制）； | |||
| ±1% 額定同步轉速（V/F控制）； | |||
| 調速范圍 | 1：2000（有PG矢量控制）； | ||
| 1：100（無PG矢量控制）； | |||
| 1：50（V/F控制）； | |||
| 起動轉矩 | 1.0Hz：150% 額定轉矩（V/F控制）； | ||
| 0.5Hz：150% 額定轉矩(無PG矢量控制)； | |||
| 0Hz：180% 額定轉矩（有PG矢量控制）； | |||
| 速度波動 | ±0.3% 額定同步轉速（無PG矢量控制）； | ||
| ±0.1% 額定同步轉速（有PG矢量控制）； | |||
| 轉矩控制精度 | ±10% 額定轉矩（無PG矢量控制，無PG轉矩控制）； | ||
| ±5% 額定轉矩（有PG矢量控制，有PG轉矩控制）。 | |||
| 轉矩響應 | ≤20ms（無PG矢量控制）； | ||
| ≤10ms（有PG矢量控制）； | |||
| 頻率精度 | 數字設定：比較高頻率×±0.01%；模擬設定：比較高頻率×±0.5% | ||
| 頻率分辨率 | 模擬設定 | 比較高頻率的0.1% | |
| 數字設定精度 | 0.01Hz | ||
| 外部脈沖 | 比較高頻率的0.1% | ||
| 轉矩提升 | 自動轉矩提升；手動轉矩提升0.1～12.0% | ||
| V/F曲線(電壓 | 額定頻率在5～650Hz任意設定，可選擇恒轉矩、遞減轉矩1、遞減轉矩2、遞減轉矩3、自定義V/F共5類曲線 | ||
| 頻率特性) | |||
| 加減速曲線 | 兩種方式：直線加減速和S曲線加減速；15種加減速時間，時間單位(0.01s、0.1s、1s)可選 ，比較長1000分鐘 | ||
| 制動 | 能耗制動 | EN600系列三相15KW及以下功率段已內置制動單元，只需在（+）與PB之間加制動電阻；18.5KW及以上功率段可選配內置制動單元，只需在（+）與PB之間加制動電阻，也可外接制動單元于（+）和（-）之間。 | |
| EN500系列可外接制動單元于（+）和（-）之間。 | |||
| 直流制動 | 起動、停止動作分別可選，動作頻率0～15Hz，動作電流0～100%額定電流，動作時間0～30.0s | ||
| 點動 | 點動頻率范圍：0Hz～上限頻率；點動加減速時間0.1～6000.0秒可設置 | ||
| 多段速運行 | 通過內置PLC或控制端子實現多段速運行，多達15段，每段對應單獨加減速時間，內置PLC支持掉電保存 | ||
| 內置PID控制器 | 可方便地構成閉環控制系統 | ||
| 自動節能運行 | 根據負載情況，自動優化V/F曲線，實現節能運行 | ||
| 自動電壓調整(AVR) | 當電網電壓變化時，能自動保持輸出電壓恒定 | ||
| 自動限流 | 對運行期間電流自動限制，防止頻繁過流故障跳閘 | ||
| 載波調制 | 根據負載特性自動調整載波 | ||
| 轉速跟蹤再啟動 | 實現對旋轉中的電機的無沖擊平滑起動 | ||
| 運行功能 | 運行命令給定通道 | 操作鍵盤給定、控制端子給定、通訊給定，可通過多種方式切換 | |
| 運行頻率給定通道 | 主輔給定，實現一個主調節、一個微調控制。數字給定、模擬給定、脈沖給定、脈寬給定、通訊給定等可通過多種方式隨時切換 | ||
| 捆綁功能 | 運行命令通道與頻率給定通道可以任意捆綁，同步切換 | ||
| 輸入 | 數字輸入通道 | 8路通用數字輸入通道，比較大頻率1KHz，其中1路可作脈沖輸入通道，比較大輸入50KHz，可擴展至14路 | |
| 輸出 | 模擬輸入通道 | 2路模擬輸入通道，其中AI1可選4～20mA或0～10V輸出，AI2通道為差分輸入，4～20mA或-10～10V輸入可選，可擴展至4路模擬輸入 | |
| 特性 | 脈沖輸出通道 | 0.1～20KHz的脈沖方波信號輸出，可實現設定頻率、輸出頻率等物理量的輸出 | |
| 模擬輸出通道 | 2路模擬信號輸出，其中AO1通道可選4～20mA或0～10V，AO2通道可選4～20mA或0～10V可實現設定頻率、輸出頻率等物理量的輸出，可擴展至4路模擬輸出 | ||
| 特色 | 快速限流 | 比較大程度限制變頻器過流、更可靠運行 | |
| 功能 | 單脈沖控制 | 適用于需要一鍵控制變頻器起、停的場合，按一下起，再按一下停，再按一下又起，如此重復。此種用法簡單可靠，不易誤操作 | |
| 定長控制 | 可實現定長控制 | ||
| 定時控制 | 定時控制功能：設定時間范圍0.1Min ～ 6500.0Min | ||
| 虛擬端子 | 五組虛擬輸入、輸出IO，可實現簡易邏輯控制 | ||
| 操作鍵盤 | 鍵盤顯示 | 可顯示設定頻率、輸出頻率、輸出電壓、輸出電流等多種參數 | |
| 按鍵鎖定 | 實現對按鍵的部分或者全部鎖定 | ||
| 保護功能 | 上電電機短路檢測、輸入輸出缺相保護、過流保護、過壓保護、欠壓保護、過熱保護、過載保護、欠載保護 、繼電器吸合保護、端子保護、停電不停保護等 | ||
| 環境 | 使用場所 | 室內，不受陽光直曬，無粉塵、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等 | |
| 海拔 | 低于1000米。（高于1000米時需降額使用， 每增加1000米高度輸出電流約降低額定電流的10%） | ||
| 周圍溫度 | -10℃～+40℃(環境溫度在40℃～50℃,請降額使用或增強散熱) | ||
| 周圍濕度 | 小于95%RH，無水珠凝結 | ||
| 振動 | 小于5.9米/秒²(0.6g) | ||
| 存儲溫度 | -40℃～+70℃ | ||
| 結構 | 防護等級 | IP20 | |
| 冷卻方式 | 強制風冷 | ||
| 安裝方式 | 壁掛式和柜式 | ||
|
變頻器型號 |
A (mm) |
B (mm) |
W (mm) |
H (mm) |
D (mm) |
D1 (mm) |
D2 (mm) |
安裝 孔徑 (mm) |
圖號 |
|
EN600-2S0004 |
104 |
186 |
115 |
200 |
151 |
- |
164 |
5 |
圖a |
|
EN600-2S0007 |
|||||||||
|
EN600-2S0015 |
|||||||||
|
EN600-2S0022 |
|||||||||
|
EN600-2S0037 |
|||||||||
|
EN600 -4T0007G /0015P |
104 |
186 |
115 |
200 |
151 |
- |
164 |
5 |
|
|
EN600 -4T0015G /0022P |
|||||||||
|
EN600 -4T0022G /0037P |
|||||||||
|
EN600 -4T0037G /0055P |
|||||||||
|
EN600 -4T0055G /0075P |
129 |
227 |
140 |
240 |
175 |
- |
188 |
5 |
|
|
EN600 -4T0075G /0110P |
|||||||||
|
EN600 -4T0 110 G /0150P |
165 |
281 |
180 |
304 |
189 |
- |
202 |
6 |
|
|
EN600 -4T0 150 G /0185P |
|||||||||
|
EN600 -4T0185G /0220P |
180 |
382 |
250 |
398 |
210 |
214 |
223 |
9 |
|
|
EN600 -4T0220G /0300P |
|||||||||
|
EN600 -4T0300G /0370P |
180 |
434 |
280 |
450 |
240 |
244 |
253 |
9 |
|
|
EN600 -4T0370G /0450P |
|||||||||
|
EN600 -4T0450G /0550P |
190 |
504.5 |
290 |
530 |
250 |
254 |
263 |
9 |
|
|
EN600-4T0550G /0750P |
|||||||||
|
EN600-7T0110G/0150P |
180 |
434 |
280 |
450 |
240 |
244 |
253 |
9 |
圖b |
|
EN600-7T0150G/0185P |
|||||||||
|
EN600-7T0185G/0220P |
|||||||||
|
EN600-7T0220G/0300P |
|||||||||
|
EN600-7T0300G/0370P |
190 |
504.5 |
290 |
530 |
270 |
274 |
283 |
9 |
|
|
EN600-7T0370G/0450P |
|||||||||
|
EN600-7T0450G/0550P |
|||||||||
|
EN600-7T0550G/0750P |
|||||||||
|
EN600-7T0750G/0900P |
297 |
628 |
400 |
650 |
340 |
344 |
353 |
12 |
|
|
EN600-7T0900G/1100P |
|||||||||
|
EN600-7T1100G/1320P |
|||||||||
|
EN600-7T1320G/1600P |
|||||||||
|
EN600-7T1600G/2000P |
- |
97 3 |
500 |
1000 |
400 |
- |
413 |
9 |
圖 c |
|
EN600-7T2000G/2200P |
|||||||||
|
EN600-7T2200G/2500P |
|||||||||
|
EN600-7T2500G/2800P |
?
