河南鄭州西門子6RA24、6RA23直流調速器維修廠家提供，西門子直流調速器維修配件，維修經驗豐富，電話：15515598858，在整流器的輸出端需并一電阻或壓敏電阻，用來保護裝置。根據不同的應用場合，可選擇單象限或四象限工作的裝置，裝置本身帶有參數設定單元，不需其它任何附加設備便可完成參數的設定。所有的控制調節監控及附加功能都由微處理器來實現，可選擇給定值和反饋值為數字量或模擬量。

結構及工作方式
SIMOREGK6RA24系列整流裝置的特點為體積小結構緊湊。15A的整流裝置可水平安裝或垂直安裝在開關柜的條架上，也可裝于抽屜式框架中（例如：6DM9005）。電樞電流30A及以上裝置采用模塊式結構，這種結構使每一部分都便于維護。裝置的電子組件盒內可裝主電子板和可能用到的附加板，并能夠方便地打開和取下。外部信號的連接（開關量輸入／輸出，模擬量輸入／輸出，脈沖信號等）通過相互隔離的組合式端子排實現，主電子板與端子排之間的信號交換通過兩根扁平電纜完成，兩根2米長的屏蔽導線可以作為選件選用，這樣端于排可以被裝到開關柜的任意位置。裝置軟件存放于直插式EPROM中，更換方便。
功率部分：電樞和勵磁回路
電樞回路為三相橋式電路：
1.單象限工作裝置的功率部分電路為三相全控橋B6C。
2.四象限工作裝置的功率部分電路為反并聯三相全控橋（B6）A
B6)C，工作方式為無環流。
勵磁回路采用單相半控橋B2HZ：額定電流15－600A的裝置，電樞和勵磁回路的功率部分為電絕緣的晶閘管模塊，所以其散熱器不帶電。所有的接線端子都裝在正面便于操作的地方。額定電流為640－1200A的裝置中功率部分由六個裝有SITOR-元件的基本機械構件組成。這時散熱器是帶電的，功率部分連接在背面，如需要在前面接線有連接件。

冷卻;

額定電流=140A的裝置為自然風冷，額定電流〉=200A的裝置為強迫風冷（風機或風機組）。;

串行接口;
在本機上已有兩個串行接口，當使用選件接口板CS51時又有其它串行接口可供使用（見選件）。本機上的串行接口按RS232標準工作（插頭X501),另一個按RS485標準工作，（插頭X500），另外還有一個可使RS232接口轉換為RS485（插頭X502)的選件（6RX1240－0AL01)。RS232接口用于點對點連接，RS485用于總線連接（總線比較多可接31臺裝置）。接口的波特率可在300－187500波特之間分級設定，通過串行接口進行的數據傳輸由微處理器監控，監控時間可以設定。

串行接口可提供下列功能：
1.將裝置參數輸送到打印機。
2.當出現故障以后診斷內容送至PG，Pc，打印機。
3.通過PC進行調試（參數設定，裝入?yún)?shù)組的發送和存儲）;
閉環控制維護和診斷。為實現這些功能隨裝置提供了相應的;
軟件(磁盤);
4.通過USS-通信協議與自動化系統通信。
USS一通信協議是西門子公司制訂的一種通信協議，用于與任一種上住機進行數字通信.
電樞回路為三相橋式整流電路：

1.單象限工作裝置的功率電路為三相全控橋B6c。
2.四象限工作裝置的功率電路為反并聯三相全控橋(B6)A(B6)C,工
作方式為無環流。勵磁回路采用不可控單相橋式回路B2.

電樞回路和功率元件為電絕緣的晶閘管模塊。所以其散熱器不帶電所有的接線端子都裝在正面便于操作的地方。冷卻額定電流<=140A的裝置為自冷，額定電流>=200A的裝置為風冷（風機）。

裝置上的串行口裝置有一個標準RS232串行口(插座X501）。通過串行口適配（6RX1240－0AL01）可將其轉換為標準RS485接口。RS232用于點對點通訊RS485
用于總線通訊（一條總線上比較多可容納音臺裝置）。借助串行。可實現下列功能：

1.裝置的參數輸出到打印機。
2.借助數據傳輸軟件通過PG或PC讀寫參數。
3.使用USS一通信協議與自動化系統通信。
USS一通信協議是西門子公司制訂的一種通信協議，用于與任一種上住機進行數字通信。

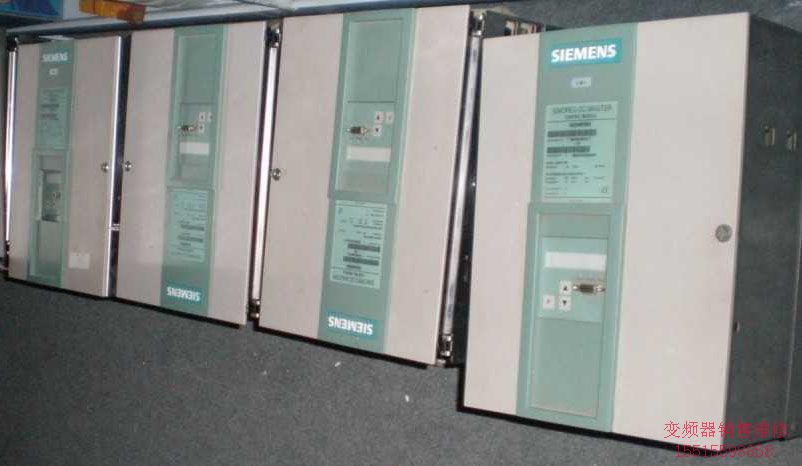

鄭州西門子6RA24-6RA23直流調速器維修
