XC3系列標準型信捷plc
- XC3系列標準型信捷plc產品特點XC3系列標準型PLC，包含14、24、32、42、48、60點規格。功能齊全，能滿足用戶的各種使用需求輸入類型：NPN或PNP輸出類型：晶體管（T）、繼電器（R）、晶體管繼
產品詳細
產品特點
XC3系列標準型PLC，包含14、24、32、42、48、60點規格。
功能齊全，能滿足用戶的各種使用需求
輸入類型：NPN或PNP
輸出類型：晶體管（T）、繼電器（R）、晶體管繼電器混合（RT，前兩路為T）
電源規格：AC220V、DC24V
支持高速計數（高達80KHz）、2路高速脈沖輸出（高達100KHz）、通訊等特殊功能
標配RS232口，用于編程下載
標配RS485口（14點為選配），用于多種通訊
支持外接擴展模塊（14點除外），支持外接擴展BD板（14、42點除外）
型號一覽表
|
型號 |
輸入點數 （DC24V） |
輸出點數 （R，T） |
||||||
|
AC電源 |
DC電源 |
|||||||
|
繼電器輸出 |
晶體管輸出 |
晶體管繼電器混合輸出 |
繼電器輸出 |
晶體管輸出 |
晶體管繼電器混合輸出 |
|||
|
N P N 型 |
XC3-14R-E |
XC3-14T-E |
XC3-14RT-E |
XC3-14R-C |
XC3-14T-C |
XC3-14RT-C |
8點 |
6點 |
|
XC3-24R-E |
XC3-24T-E |
XC3-24RT-E |
XC3-24R-C |
XC3-24T-C |
XC3-24RT-C |
14點 |
10點 |
|
|
XC3-32R-E |
XC3-32T-E |
XC3-32RT-E |
XC3-32R-C |
XC3-32T-C |
XC3-32RT-C |
18點 |
14點 |
|
|
XC3-42R-E |
XC3-42T-E |
XC3-42RT-E |
XC3-42R-C |
XC3-42T-C |
XC3-42RT-C |
24點 |
18點 |
|
|
XC3-48R-E |
XC3-48T-E |
XC3-48RT-E |
XC3-48R-C |
XC3-48T-C |
XC3-48RT-C |
28點 |
20點 |
|
|
XC3-60R-E |
XC3-60T-E |
XC3-60RT-E |
XC3-60R-C |
XC3-60T-C |
XC3-60RT-C |
36點 |
24點 |
|
|
P N P 型 |
XC3-14PR-E |
XC3-14PT-E |
XC3-14PRT-E |
XC3-14PR-C |
XC3-14PT-C |
XC3-14PRT-C |
8點 |
6點 |
|
XC3-24PR-E |
XC3-24PT-E |
XC3-24PRT-E |
XC3-24PR-C |
XC3-24PT-C |
XC3-24PRT-C |
14點 |
10點 |
|
|
XC3-32PR-E |
XC3-32PT-E |
XC3-32PRT-E |
XC3-32PR-C |
XC3-32PT-C |
XC3-32PRT-C |
18點 |
14點 |
|
|
XC3-42PR-E |
XC3-42PT-E |
XC3-42PRT-E |
XC3-42PR-C |
XC3-42PT-C |
XC3-42PRT-C |
24點 |
18點 |
|
|
XC3-48PR-E |
XC3-48PT-E |
XC3-48PRT-E |
XC3-48PR-C |
XC3-48PT-C |
XC3-48PRT-C |
28點 |
20點 |
|
|
XC3-60PR-E |
XC3-60PT-E |
XC3-60PRT-E |
XC3-60PR-C |
XC3-60PT-C |
XC3-60PRT-C |
36點 |
24點 |
|
功能配置表
○用戶選擇 ×不支持 √支持
|
系列及點數 |
時鐘 |
通信 |
擴展 模塊 |
BD板 |
高速計數路數 |
脈沖輸出路數（T型 /RT型） |
外部 中斷 |
|||
|
485 通信 |
自由 通信 |
遞增 模式 |
脈沖+方向 |
AB相 |
||||||
|
XC3系列 |
||||||||||
|
XC3-14 |
× |
○ |
○ |
× |
× |
4 |
2 |
2 |
2 |
1 |
|
XC3-24 |
○ |
√ |
√ |
√ |
√ |
6 |
3 |
3 |
2※1 |
3 |
|
XC3-32 |
○ |
√ |
√ |
√ |
√ |
6 |
3 |
3 |
2※1 |
3 |
|
XC3-42 |
○ |
√ |
√ |
√ |
× |
6 |
3 |
3 |
2※1 |
3 |
|
XC3-48 |
○ |
√ |
√ |
√ |
√ |
4 |
2 |
2 |
2 |
3 |
|
XC3-60 |
○ |
√ |
√ |
√ |
√ |
4 |
2 |
2 |
2 |
3 |
※1：使用BD板后，Y1不可用于脈沖輸出。
基本規格
|
項目 |
規格 |
|
絕緣電壓 |
DC500V 2MΩ以上 |
|
抗噪聲 |
噪聲電壓1000Vp-p 1us脈沖1分鐘 |
|
空氣 |
無腐蝕性、可燃性氣體 |
|
環境溫度 |
0℃~60℃ |
|
環境濕度 |
5%~95%（無凝露） |
|
通訊口1 |
RS-232，連接上位機、人機界面編程或調試 |
|
通訊口2 |
RS-232/RS-485，聯網或連接智能儀表、變頻器等 |
|
通訊口3 |
BD板擴展通訊口RS-232C/RS-485 |
|
安裝 |
可用M3的螺絲固定或直接安裝在寬35mm的DIN46277導軌上 |
|
接地 |
第三種接地（不可與強電系統公共接地） |
備注：XC3-14點的基本單元不具有通訊口2。
性能規格
|
項 目 |
規 格 |
|||||||
|
程序執行方式 |
循環掃描方式 |
|||||||
|
編程方式 |
指令、梯形圖并用 |
|||||||
|
處理速度 |
0.5us |
|||||||
|
停電保持 |
使用FlashROM及鋰電池 |
|||||||
|
用戶程序容量※1 |
128KB |
|||||||
|
I/O點數※2 |
總點數 |
14點 |
24點 |
32點 |
42點 |
48點 |
60點 |
|
|
輸入點數 |
8點 X0~X7 |
14點 X0~X15 |
18點 X0~X21 |
24點 X0~X27 |
28點 X0~X33 |
36點 X0~X43 |
||
|
輸出點數 |
6點 Y0~Y5 |
10點 Y0~Y11 |
14點 Y0~Y15 |
18點 Y0~Y21 |
20點 Y0~Y23 |
24點 Y0~Y27 |
||
|
內部線圈（X）※3 |
544 點：X0~X1037 |
|||||||
|
內部線圈（Y）※4 |
544點：Y0~Y1037 |
|||||||
|
內部線圈（M） |
8768點 |
M0~M2999 【M3000~M7999】※5 |
||||||
|
特殊用※6 M8000~M8767 |
||||||||
|
流程（S） |
1024點 |
S0~S511 【S512~S1023】 |
||||||
|
定時器（T） |
點數 |
640點 |
T0~T99：100ms不累計 |
|||||
|
T100~T199：100ms累計 |
||||||||
|
T200~T299：10ms不累計 |
||||||||
|
T300~T399：10ms累計 |
||||||||
|
T400~T499：1ms不累計 |
||||||||
|
T500~T599：1ms累計 |
||||||||
|
T600~T639：1ms精確定時 |
||||||||
|
規格 |
100mS定時器：設置時間0.1~3276.7秒 10mS定時器：設置時間0.01~327.67秒 1mS定時器：設置時間0.001~32.767秒 |
|||||||
|
計數器（C） |
點數 |
640點 |
C0~C299：16位順計數器 |
|||||
|
C300~C598：32位順/倒計數器 |
||||||||
|
C600~C618：?jiǎn)蜗喔咚儆?jì)數器 |
||||||||
|
C620~C628：雙相高速計數器 |
||||||||
|
C630~C638：AB相高速計數器 |
||||||||
|
規格 |
16位計數器：設置值K0~32,767 32位計數器：設置值-2147483648~＋2147483647 |
|||||||
|
數據寄存器（D） |
9024字 |
D0~D3999 【D4000~D7999】※5 |
||||||
|
特殊用※6 D8000~D9023 |
||||||||
|
FlashROM寄存器（FD） |
4080字 |
FD0~FD3055 |
||||||
|
特殊用※6 FD8000~FD9023 |
||||||||
|
擴展內部寄存器（ED）※7 |
16384字 |
ED0~ED16383※8 |
||||||
|
保密寄存器（FS）※12 |
16字 |
FS0~FS15 |
||||||
|
高速處理功能 |
高速計數、脈沖輸出、外部中斷 |
|||||||
|
口令保護 |
6位長度ASCII |
|||||||
|
自診斷功能 |
上電自檢、監控定時器、語法檢查 |
|||||||
備注：
※1：用戶程序容量，指保密下載時的比較大程序容量。
※2：I/O點數，指用戶可從外部接入、輸出信號的端子數。
※3：X，指內部輸入繼電器，超出I點數的X可用作中間繼電器。
※4：Y，指內部輸出繼電器，超出O點數的Y可用作中間繼電器。
※5：【】標志，為默認的斷電保持區域，可更改，修改地址參閱《基本指令篇》手冊附錄1-4。
※6：特殊用，指被系統占用的特殊用途的寄存器，不可另作他用，詳情參閱《基本指令篇》手冊附錄1。
※7：只有硬件版本在V3.0及以上的基本單元，才具有內部擴展寄存器ED。
※8：硬件版本為V3.2的XC3系列14點機型的ED個數為0。
※9：輸入線圈、輸出繼電器/晶體管的編號為八進制數，其他存儲器的編號均為十進制數。
※10：沒有與外設實連的I/O可作為快速內部繼電器使用。
※11：FlashROM寄存器不用設停電保持，停電時（無電池）其數據不會丟失。
※12：V3.3K及以后的編程軟件中新添加，F(xiàn)S寄存器是擠占原先部分FD寄存器，故V3.3K及以后的編程軟件中FD寄存器會有所減少。
外觀尺寸圖（單位：mm）

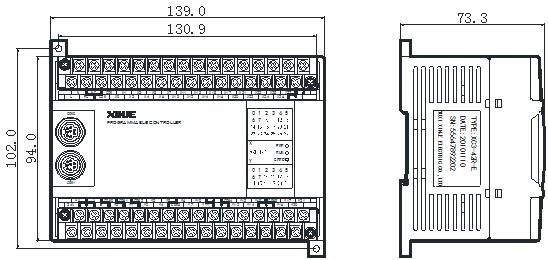

XC3-14：

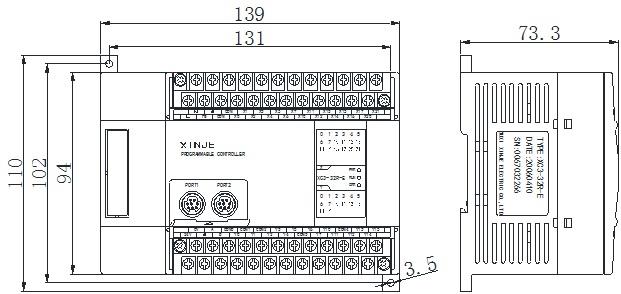

XC3-24/32：

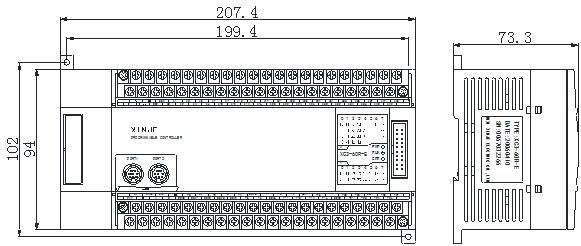

XC3-48/60：
XC3-42：
