XC1系列經濟型信捷plc
- 產品特點XC1系列經濟型PLC，包含10（需定制）、16、24、32點規格。適用于一般性、小點數的簡單應用場合輸入類型：NPN或PNP輸出類型：晶體管（T）、繼電器（R）電源規格：AC220V、DC24V支持基本
產品詳細
產品特點
XC1系列經濟型PLC，包含10（需定制）、16、24、32點規格。
適用于一般性、小點數的簡單應用場合
輸入類型：NPN或PNP
輸出類型：晶體管（T）、繼電器（R）
電源規格：AC220V、DC24V
支持基本順控指令和部分應用指令
不支持高速計數、脈沖輸出、外部中斷、時鐘、頻率測量等特殊功能
標配RS232口，用于編程下載
10~16點無RS485口；24~32點在MODBUS通訊中只能作為從站
不支持擴展模塊及擴展BD板
型號一覽表
|
型號 |
輸入點數 （DC24V） |
輸出點數 （R，T） |
||||
|
AC電源 |
DC電源 |
|||||
|
繼電器輸出 |
晶體管輸出 |
繼電器輸出 |
晶體管輸出 |
|||
|
N P N 型 |
XC1-10R-E |
XC1-10T-E |
XC1-10R-C |
XC1-10T-C |
5點 |
5點 |
|
XC1-16R-E |
XC1-16T-E |
XC1-16R-C |
XC1-16T-C |
8點 |
8點 |
|
|
XC1-24R-E |
XC1-24T-E |
XC1-24R-C |
XC1-24T-C |
12點 |
12點 |
|
|
XC1-32R-E |
XC1-32T-E |
XC1-32R-C |
XC1-32T-C |
16點 |
16點 |
|
|
P N P 型 |
XC1-10PR-E |
XC1-10PT-E |
XC1-10PR-C |
XC1-10PT-C |
5點 |
5點 |
|
XC1-16PR-E |
XC1-16PT-E |
XC1-16PR-C |
XC1-16PT-C |
8點 |
8點 |
|
|
XC1-24PR-E |
XC1-24PT-E |
XC1-24PR-C |
XC1-24PT-C |
12點 |
12點 |
|
|
XC1-32PR-E |
XC1-32PT-E |
XC1-32PR-C |
XC1-32PT-C |
16點 |
16點 |
|
功能配置表
○用戶選擇 ×不支持 √支持
|
系列及點數 |
時鐘 |
通信 |
擴展 模塊 |
BD板 |
高速計數路數 |
脈沖輸出路數（T /RT型） |
外部 中斷 |
|||
|
485 通信 |
自由 通信 |
遞增 模式 |
脈沖+方向 |
AB相 |
||||||
|
XC1系列 |
||||||||||
|
XC1-10 |
× |
× |
× |
× |
× |
× |
× |
× |
× |
× |
|
XC1-16 |
× |
× |
× |
× |
× |
× |
× |
× |
× |
× |
|
XC1-24 |
× |
√※1 |
× |
× |
× |
× |
× |
× |
× |
× |
|
XC1-32 |
× |
√※1 |
× |
× |
× |
× |
× |
× |
× |
× |
※1：485通訊時只能作為Modbus從站。
基本規格
|
項目 |
規格 |
|
絕緣電壓 |
DC500V 2MΩ以上 |
|
抗噪聲 |
噪聲電壓1000Vp-p 1us脈沖1分鐘 |
|
空氣 |
無腐蝕性、可燃性氣體 |
|
環境溫度 |
0℃~60℃ |
|
環境濕度 |
5%~95%（無凝露） |
|
通訊口1 |
RS-232，連接上位機、人機界面編程或調試 |
|
通訊口2 |
RS-232/RS-485，聯網或連接智能儀表、變頻器等 |
|
安裝 |
可用M3的螺絲固定或直接安裝在寬35mm的DIN46277導軌上 |
|
接地 |
第三種接地（不可與強電系統公共接地） |
備注：10~16點機型不具備通訊口2。
性能規格
|
項目 |
規格 |
||||
|
程序執行方式 |
循環掃描方式 |
||||
|
編程方式 |
指令、梯形圖并用 |
||||
|
處理速度 |
0.5 us |
||||
|
停電保持 |
使用FlashROM |
||||
|
用戶程序容量※1 |
32KB |
||||
|
I/O點數※2 |
總點數 |
10點 |
16點 |
24點 |
32點 |
|
輸入點數 |
5點 X0~X4 |
8點 X0~X7 |
12點 X0~X13 |
16點 X0~X17 |
|
|
輸出點數 |
5點 Y0~Y4 |
8點 Y0~Y7 |
12點 Y0~Y13 |
16點 Y0~Y17 |
|
|
內部線圈（X）※3 |
64點：X0~X77 |
||||
|
內部線圈（Y）※4 |
64點：Y0~Y77 |
||||
|
內部線圈（M） |
448點 |
M0~M199 【M200~M319】※5 |
|||
|
特殊用※6 M8000~M8079 |
|||||
|
特殊用※6 M8120~M8139 |
|||||
|
特殊用※6 M8170~M8172 |
|||||
|
特殊用※6 M8238~M8242 |
|||||
|
特殊用※6 M8350~M8370 |
|||||
|
流程（S） |
32點 |
S0~S31 |
|||
|
定時器（T） |
點數 |
80點 |
T0~T23：100ms不累計 |
||
|
T100~T115：100ms累計 |
|||||
|
T200~T223：10ms不累計 |
|||||
|
T300~T307：10ms累計 |
|||||
|
T400~T403：1ms不累計 |
|||||
|
T500~T503：1ms累計 |
|||||
|
規格 |
100mS定時器：設置時間0.1~3276.7秒 10mS定時器：設置時間0.01~327.67秒 1mS定時器：設置時間0.001~32.767秒 |
||||
|
計數器（C） |
點數 |
40點 |
C0~C23：16位順計數器 |
||
|
C300~C314：32位順/倒計數器 |
|||||
|
規格 |
16位計數器：設置值K0~32,767 32位計數器：設置值-2147483648~＋2147483647 |
||||
|
數據寄存器（D） |
288字 |
D0~D99 【D100~D149】※5 |
|||
|
特殊用※6 D8000~D8029 |
|||||
|
特殊用※6 D8060~D8079 |
|||||
|
特殊用※6 D8120~D8179 |
|||||
|
特殊用※6 D8240~D8249 |
|||||
|
特殊用※6 D8306~D8313 |
|||||
|
特殊用※6 D8460~D8469 |
|||||
|
FlashROM寄存器（FD） |
510字 |
FD0~FD411 |
|||
|
特殊用※6 FD8000~FD8011 |
|||||
|
特殊用※6 FD8202~FD8229 |
|||||
|
特殊用※6 FD8306~FD8315 |
|||||
|
特殊用※6 FD8323~FD8335 |
|||||
|
特殊用※6 FD8350~FD8384 |
|||||
|
高速處理功能 |
無 |
||||
|
口令保護 |
6位長度ASCII |
||||
|
自診斷功能 |
上電自檢、監控定時器、語法檢查 |
||||
備注：
※1：用戶程序容量，指保密下載時的比較大程序容量。
※2：I/O點數，指用戶可從外部接入、輸出信號的端子數。
※3：X，指內部輸入繼電器，超出I點數的X可用作中間繼電器。
※4：Y，指內部輸出繼電器，超出O點數的Y可用作中間繼電器。
※5：【】標志，為默認的斷電保持區域，可更改，修改地址參閱《基本指令篇》手冊附錄1-4。
※6：特殊用，指被系統占用的特殊用途的寄存器，不可另作他用，詳情參閱《基本指令篇》手冊附錄1。
※7：只有硬件版本在V3.0及以上的基本單元，才具有內部擴展寄存器ED。
※8：輸入線圈、輸出繼電器/晶體管的編號為八進制數，其他存儲器的編號均為十進制數。
※9：沒有與外設實連的I/O可作為快速內部繼電器使用。
※10：FlashROM寄存器不用設停電保持，停電時（無電池）其數據不會丟失。
※11：V3.3K及以后的編程軟件中新添加，FS寄存器是擠占原先部分FD寄存器，故V3.3K及以后的編程軟件中FD寄存器會有所減少。
外形尺寸圖（單位：mm）

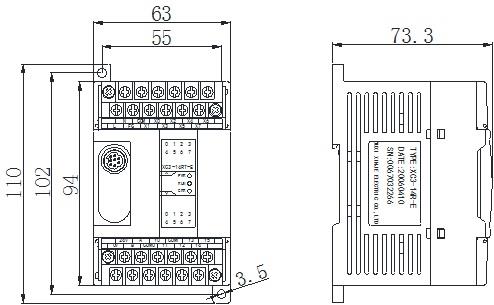

XC1-10/16：

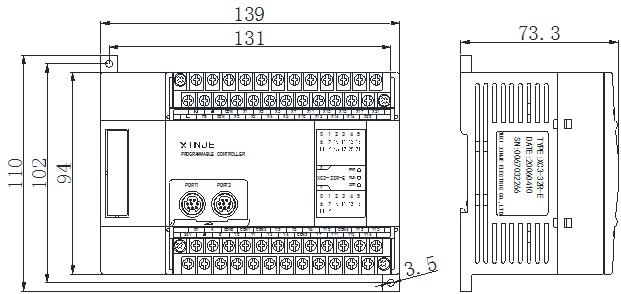

XC1-24/32：
